OTIS Dòng thang máy GECB Main PCB Board GAA GBA26800LC1 LC2 LC3 ABA26800AVP6

Thông tin chi tiếtOTIS Dòng thang máy GECB Main PCB Board GAA GBA26800LC1 LC2 LC3 ABA26800AVP6

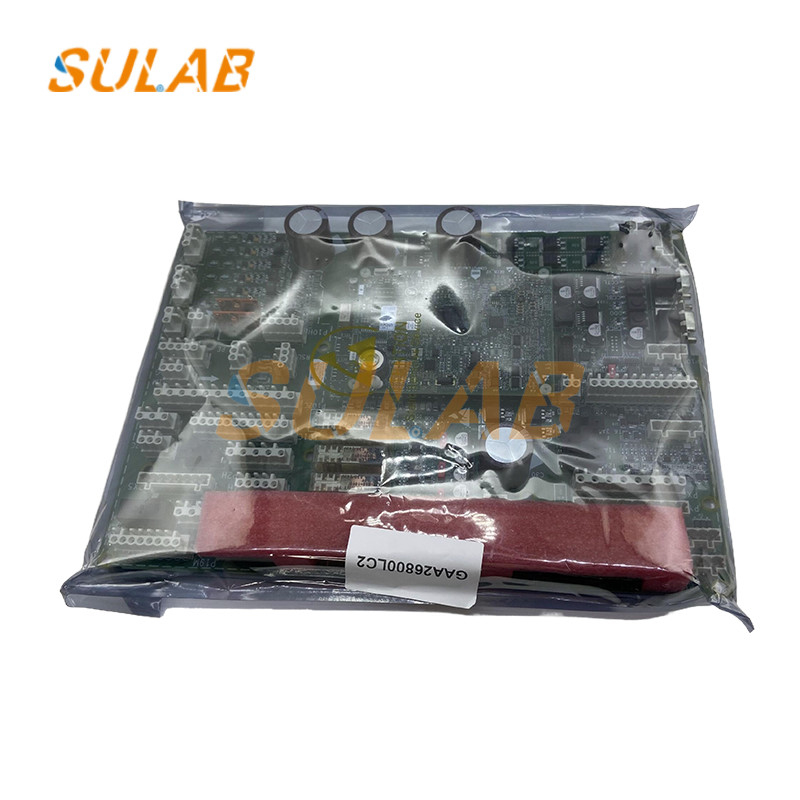

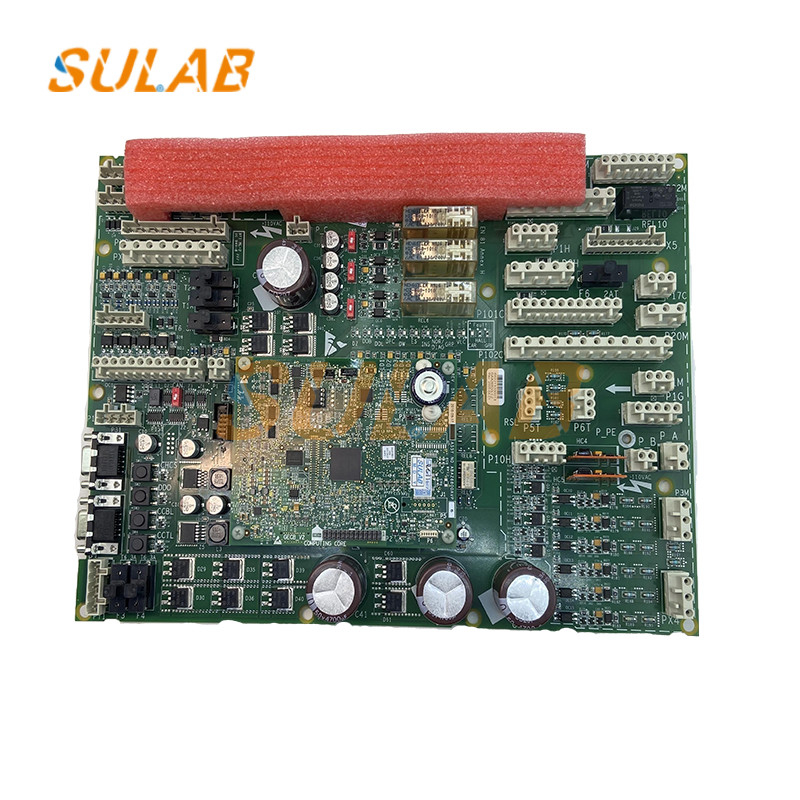

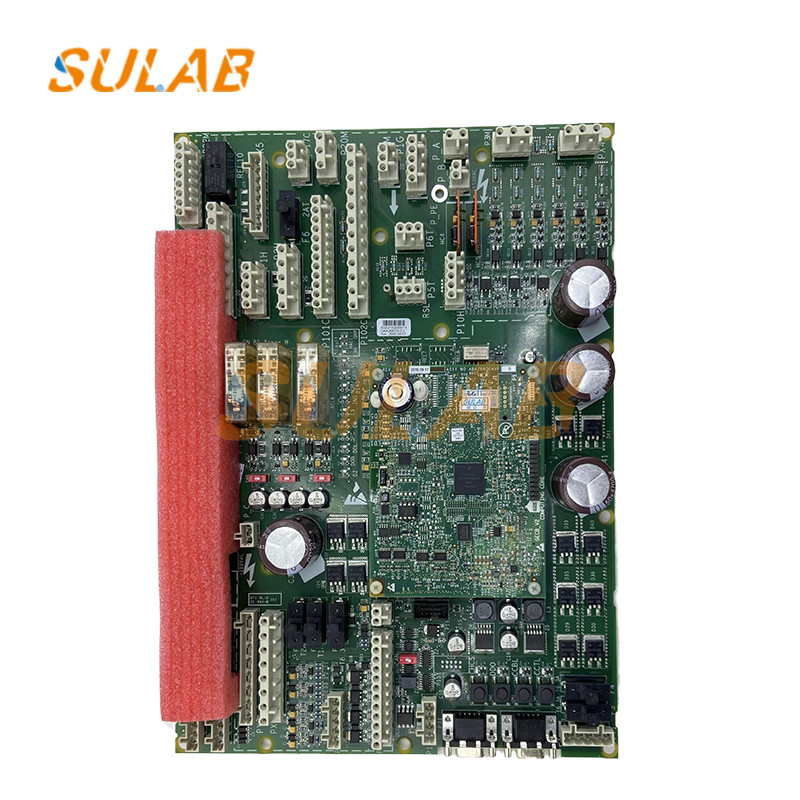

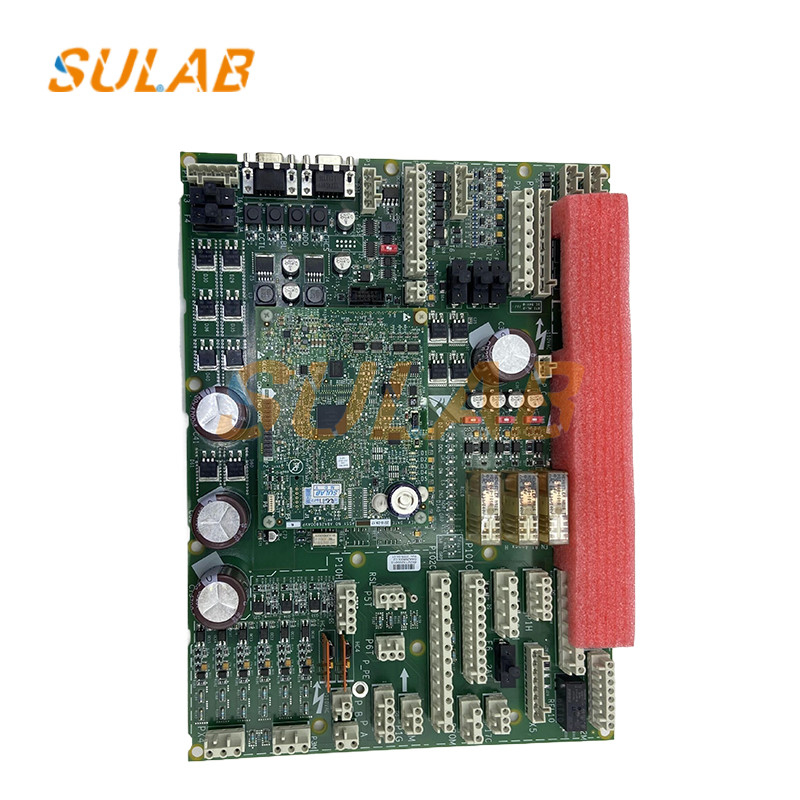

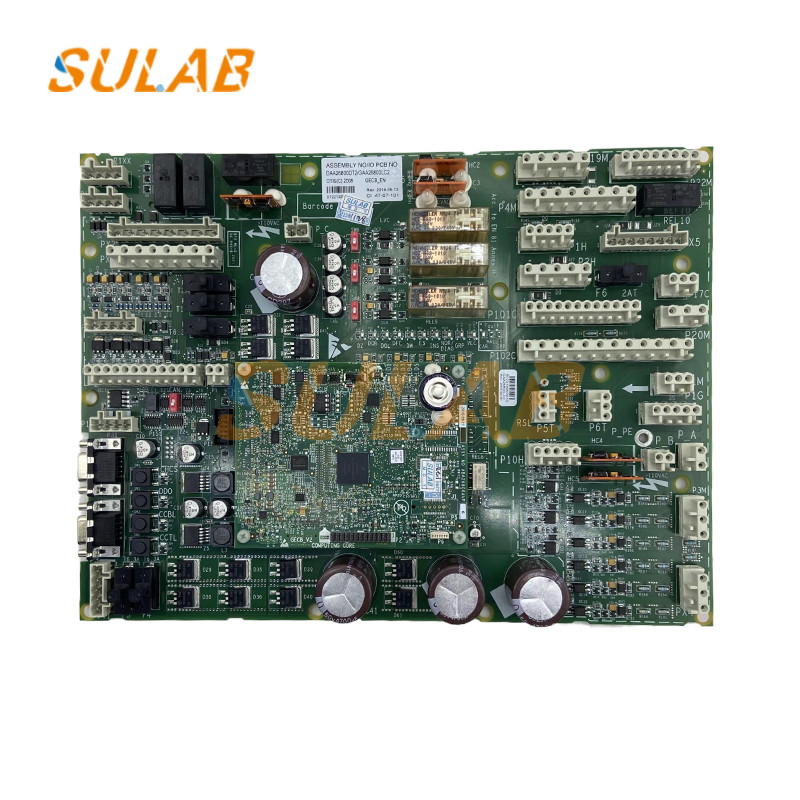

Hình ảnh cho OTIS Dòng thang máy GECB Main PCB Board GAA GBA26800LC1 LC2 LC3 ABA26800AVP6

Bộ biến tần OTIS OVF30 là bộ biến tần được trang bị trong hệ thống điều khiển 300VF của thang máy OTIS đầu tiên.xác suất hư hỏng bảng ABA26800XU1 (hoặc XU2) trong biến tần tương đối cao. Tôi đã sửa chữa nhiều biến tần. Bây giờ tôi sẽ chia sẻ với bạn những lỗi dễ bị hỏng và khó tìm thấy. Nếu có bất kỳ thiếu sót nào, vui lòng chỉ ra chúng.

Lỗi 1: Điện hoạt động bình thường, bảng chính biến tần hiển thị X04A, và đèn UDX trên bảng này liên tục bật và tắt.và đèn BRK không bật.

Điểm lỗi: lỗi này thường được gây ra bởi một vấn đề trong mạch tín hiệu IGBT dẫn đến bảng điều khiển,thường gây ra bởi sự gia tăng giá trị kháng của kháng cự R118-R124 = 499 ohmThay thế điện trở hỏng có thể giải quyết vấn đề.

Vụ lỗi 2: Điện hoạt động bình thường, bảng chính biến tần hiển thị X04A, bắt đầu bảo trì, đèn UDX trên bảng này luôn bật và tắt, trong khi bộ chuyển tiếp UDX vẫn kéo vào,và đèn BRK bật và tắt lại.

Điểm lỗi: lỗi này thường là do sự gia tăng kháng cự của điện kháng cự lấy mẫu trong mạch phát hiện điện.R152 tăng, chỉ cần thay thế chúng.

Các bảng điện tử thang máy, bao gồm bảng máy cửa, bảng mã hóa, bảng I / O, bảng điều khiển chính, bảng liên lạc cuộc gọi và bảng hiển thị.

Các bảng điện tử thường được sử dụng cho thang máy nói chung có thể được chia thành các mô-đun sau:

1. Mô-đun cung cấp điện, thường bao gồm mạch chỉnh, mạch ổn định điện áp, mạch lọc; mạch giám sát nguồn cung cấp điện;

2Mô-đun xử lý cốt lõi, bao gồm CPU (hoặc MCU, bộ xử lý DSP), EEPROM, RAM, mạch giải mã tín hiệu địa chỉ, mạch dao động, mạch thiết lập lại, mạch giám sát
