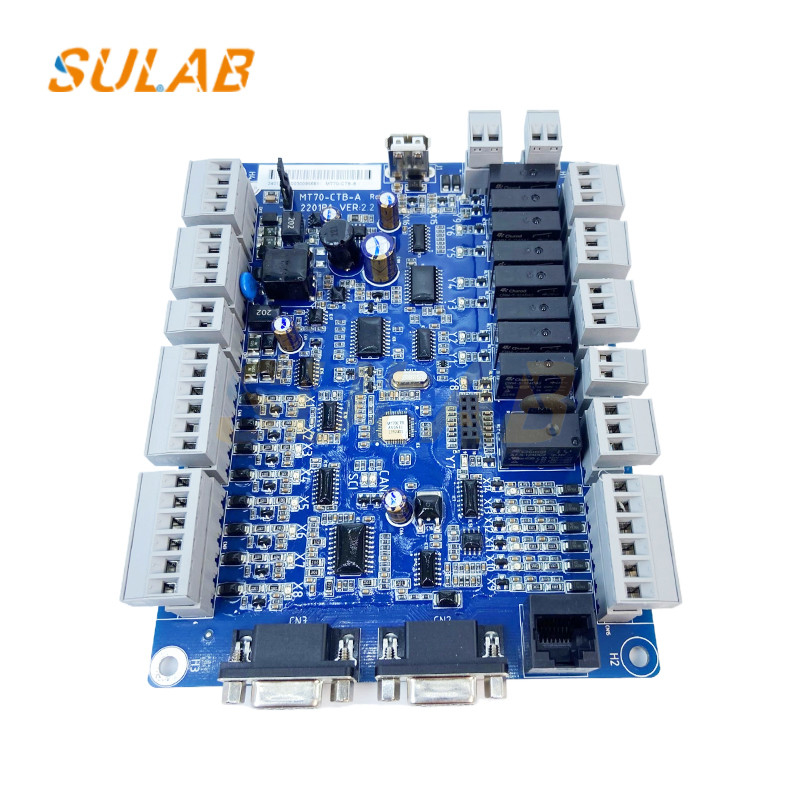

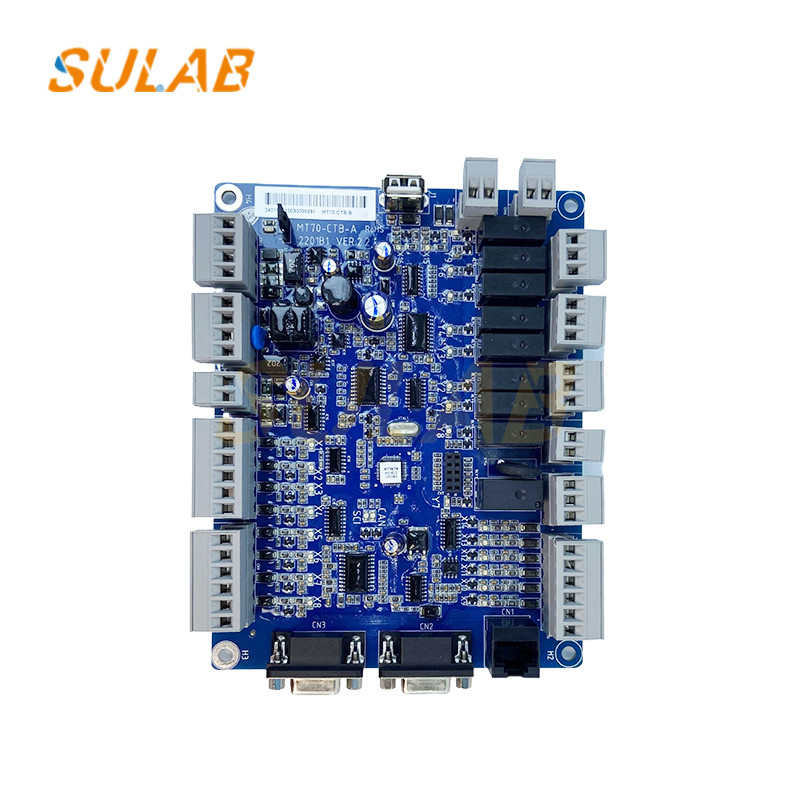

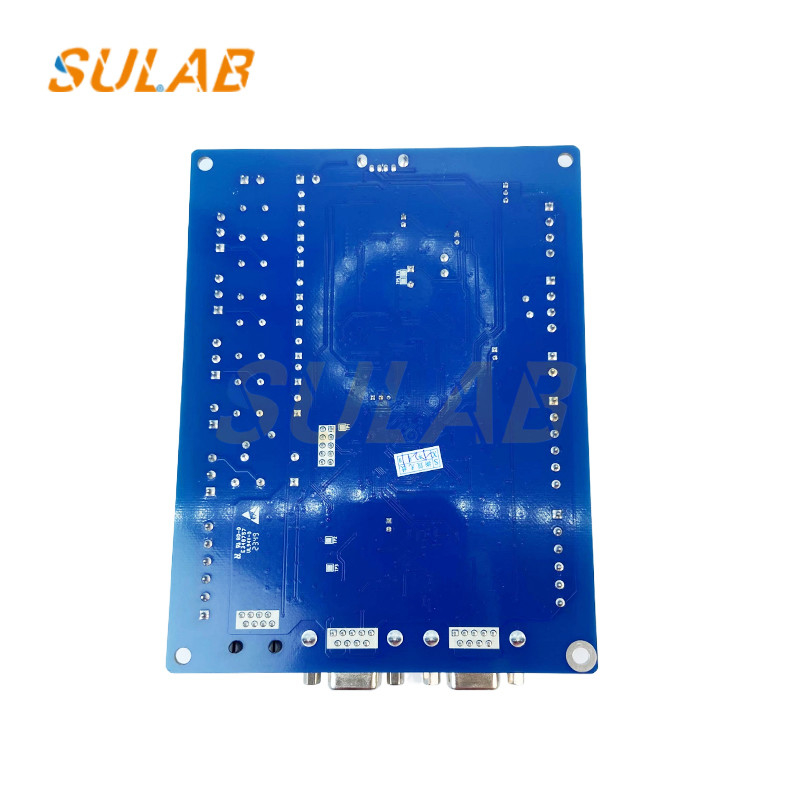

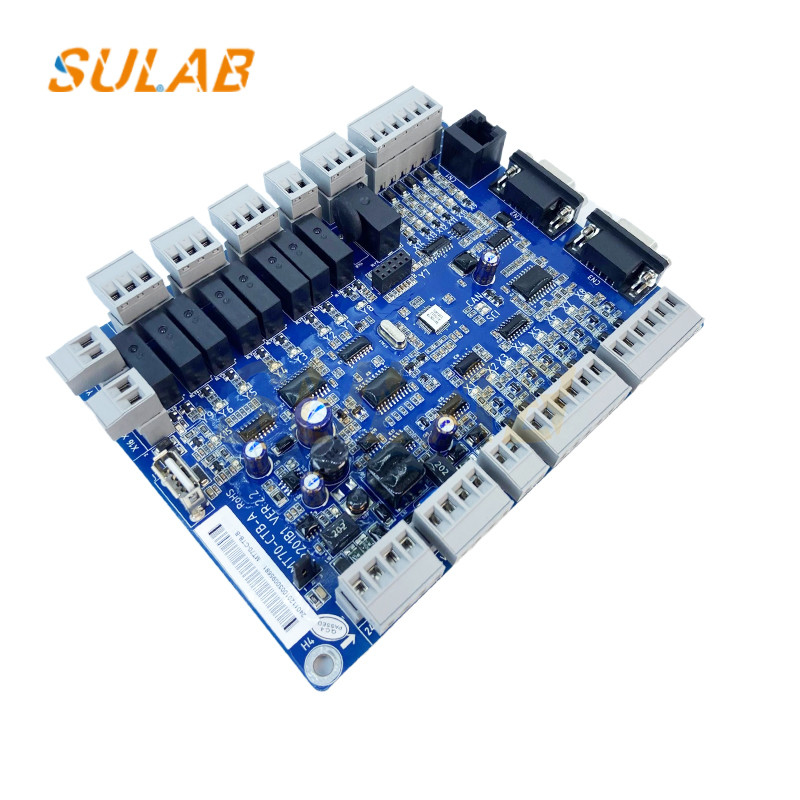

Hội đồng phụ tùng thang máy mới & nguyên bản cho thang máy MT70-CTB-B

Mới & nguyên bản cho thang máy MT70-CTB-B Thang máy phụ tùng

Chức năng:
Thu thập và truyền tín hiệu
Nhận tín hiệu đầu vào từ các công tắc khác nhau trên mặt trên của xe, chẳng hạn như tín hiệu màn màn chiếu sáng, tín hiệu mở và đóng cửa, v.v.và truyền các tín hiệu này đến bảng điều khiển chính thông qua cáp truyền thông, để bảng điều khiển chính có thể hiểu tình trạng thời gian thực của xe thang máy.
Giao tiếp với bảng điều khiển trong xe, nhận tín hiệu lệnh nút, chẳng hạn như lệnh gọi sàn, lệnh lái xe, lệnh cháy, vv, và truyền các tín hiệu này đến bảng điều khiển chính.
Điều khiển máy cửa
Khả năng phát ra các tín hiệu mở và đóng cửa máy theo hướng dẫn của bảng điều khiển chính, điều khiển hoạt động của máy cửa trên đầu xe,và nhận ra việc mở và đóng cửa bình thường của cửa thang máy.
Hỗ trợ thông qua điều khiển cửa, và có thể thực hiện điều khiển máy cửa tương ứng cho thang máy có cửa trước và cửa sau.
Khả năng phát tín hiệu và trình điều khiển hiển thị

Các bước lắp đặt
Định vị và cố định: Xác định vị trí lắp đặt của bảng trên xe theo cấu trúc và bản vẽ lắp đặt của xe thang máy. Nói chung,bảng trên xe nên được cài đặt trên đầu xe gần bảng điều khiển để dễ dàng dây và kết nối. Use screws or other fixing devices to firmly fix the car top board to the bracket or mounting plate on the top of the car to ensure that it is firmly installed to prevent vibration or loosening during the operation of the elevator.
Kết nối điện:
Kết nối điện: Kết nối dây điện của thang máy với đầu cuối điện tương ứng của bảng trên xe.bảng trên xe cần phải được kết nối với một nguồn điện AC của 220V hoặc điện áp khác được chỉ địnhĐảm bảo rằng dây điện được kết nối đúng cách, có sự tiếp xúc tốt và được cách điện để ngăn chặn các tai nạn mạch ngắn và rò rỉ.
Kết nối đường truyền thông: Kết nối các đường truyền thông giữa bảng trên xe và bảng điều khiển chính thang máy, bảng điều khiển trong xe,hộp gọi trạm sàn và các thiết bị khácCác đường dây này thường sử dụng cáp truyền thông chuyên dụng, được kết nối đúng theo các dấu vẽ,và đảm bảo rằng các dây cáp được đặt gọn gàng để tránh can thiệp chéo với các đường dây điện mạnh khác.
Kết nối cảm biến và thiết bị điều khiển: Kết nối các dây kết nối của các cảm biến khác nhau (như cảm biến rèm ánh sáng, công tắc giới hạn máy cửa, vv) và thiết bị điều khiển (như bộ điều khiển máy cửa,đồng hồ đến, vv) được lắp đặt trên đỉnh xe cho các đầu cuối đầu vào và đầu ra tương ứng của bảng trên xe.Chú ý đến độ cực và chính xác của dây dẫn khi kết nối để đảm bảo rằng cảm biến có thể truyền tín hiệu chính xác đến bảng trên xe, và bảng trên xe có thể kiểm soát hiệu quả hành động của bộ điều khiển.
Phân phối dây: sắp xếp tất cả các dây và cáp kết nối, buộc chúng thành các gói,và cố định chúng bằng kẹp dây hoặc cẩu dây để ngăn chặn các dây và cáp rung hoặc chà xát các thành phần khác trong quá trình vận hành thang máy, gây ra thiệt hại cho đường dây. đồng thời đảm bảo rằng dây dẫn tuân thủ các thông số kỹ thuật và tiêu chuẩn an toàn cho việc lắp đặt thang máy,và không phải có dây thừng hoặc dây cáp không cố định.
