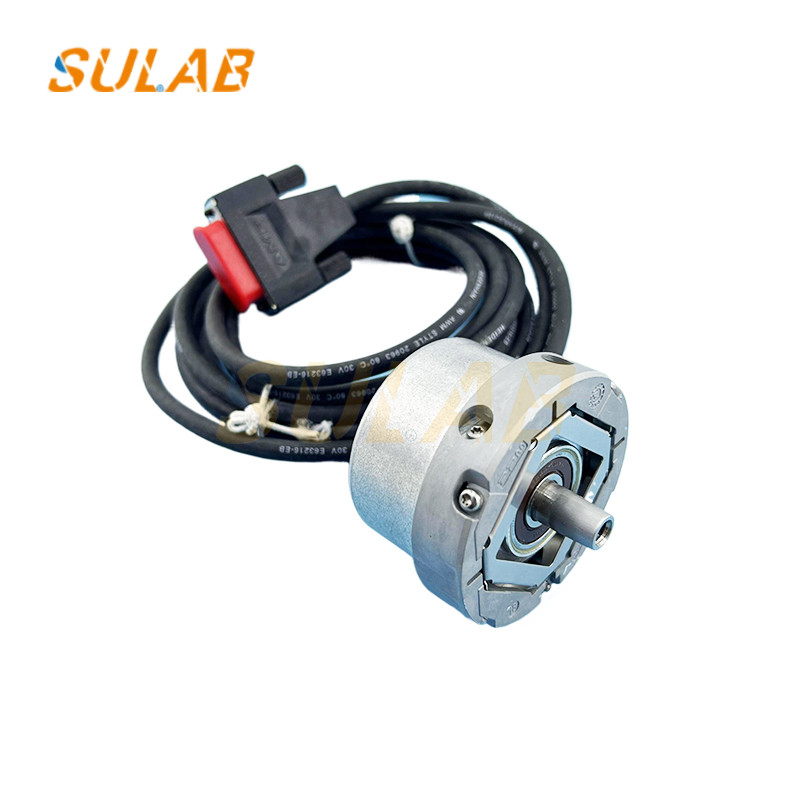

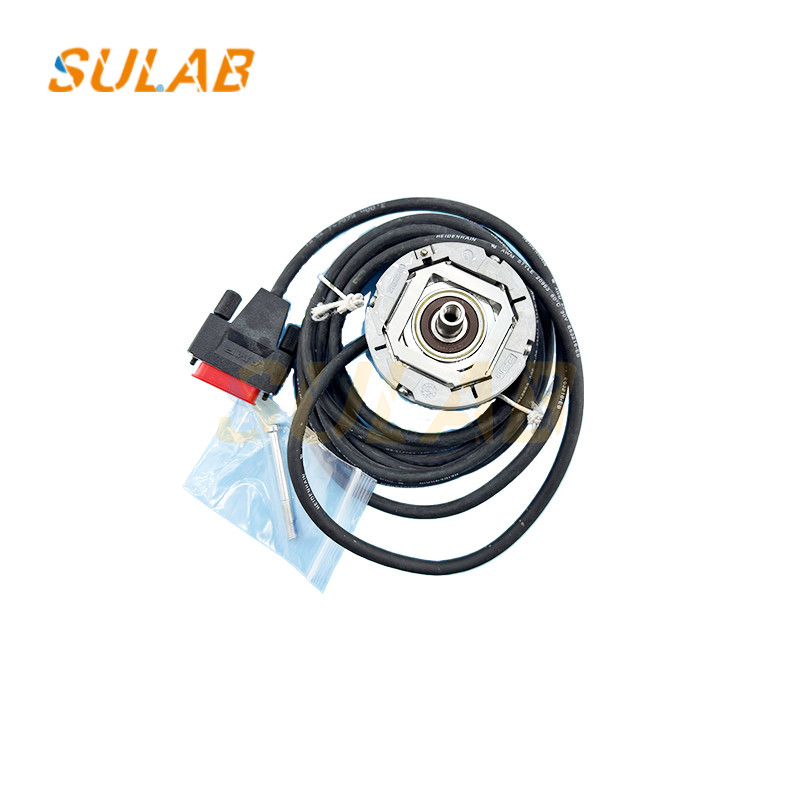

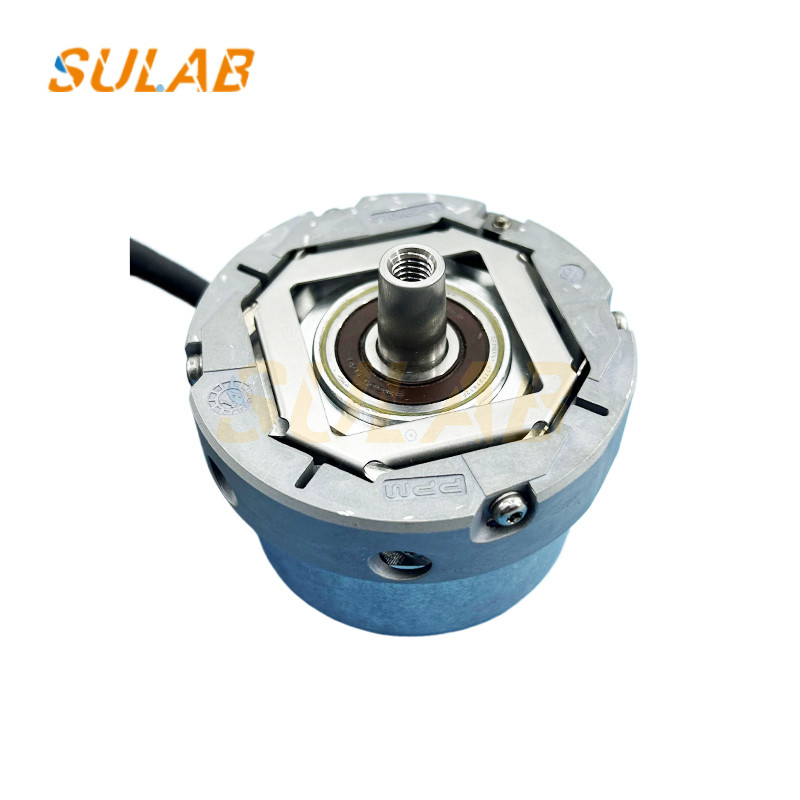

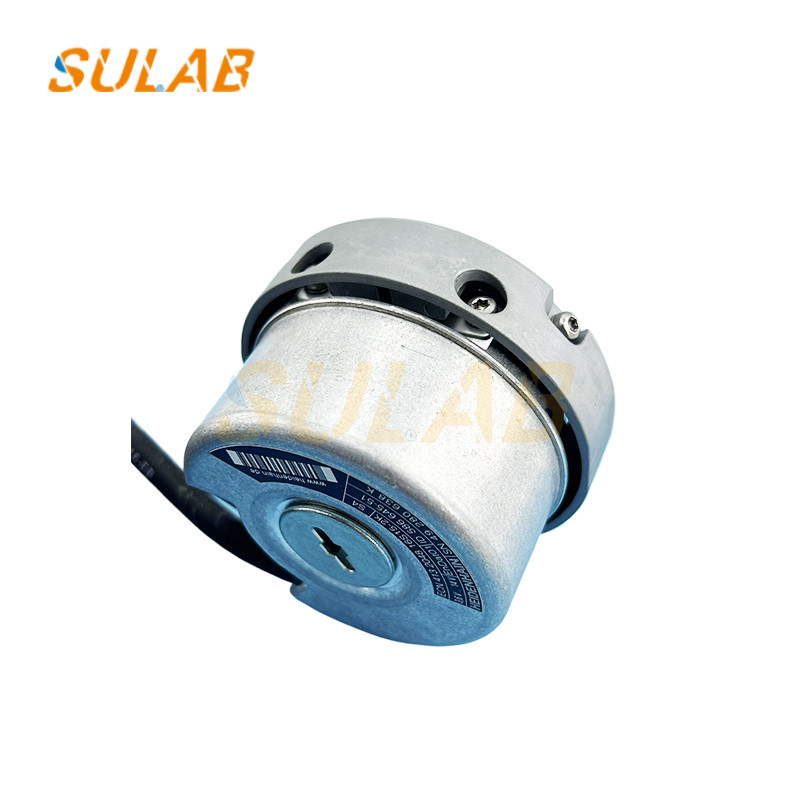

Bộ mã hóa thang máy ECN 413 2048 16S15-2K thang máy Heidenhain

1Các đặc điểm chính và thông số kỹ thuật

Chức năng cốt lõi

✔Phản hồi vị trí và tốc độ- Theo dõi chuyển động xe thang máy để làm cho sàn bằng chính xác.
✔Bộ mã hóa gia tăng– Delivers2048 xung mỗi vòng quay (PPR)cho độ phân giải cao.
✔Thiết kế riêng cho thang máy- Được xây dựng để chịu được rung động, thay đổi nhiệt độ và nhiễu điện từ (EMI).

Thông số kỹ thuật

• Mô hình: ECN 413(Dòng Heidenhain)

• Nghị quyết: 2048 PPR(chính xác cao cho dừng trơn tru)

• Tín hiệu đầu ra: A, B, R (những tín hiệu khác biệt: HTL hoặc RS-422)

• Điện áp cung cấp: 5V DC hoặc 10-30V DC(biến đổi tùy theo mô hình)

• Bảo vệ nhà ở: IP65(chất chống bụi & chống nước)

• Loại trục: Cánh rỗng (16mm đường kính, 15mm chiều dài 16S15)

• Tốc độ tối đa: 12,000 rpm(trên xa tốc độ động cơ thang máy)

• Nhiệt độ hoạt động: -20°C đến +85°C

An toàn và tuân thủ

• Gặp gỡEN 81-20/50(tiêu chuẩn an toàn thang máy)

• Tương thích vớiOtis, KONE, Schindler, ThyssenKrupp và các thương hiệu thang máy lớn khác

2Ứng dụng chung

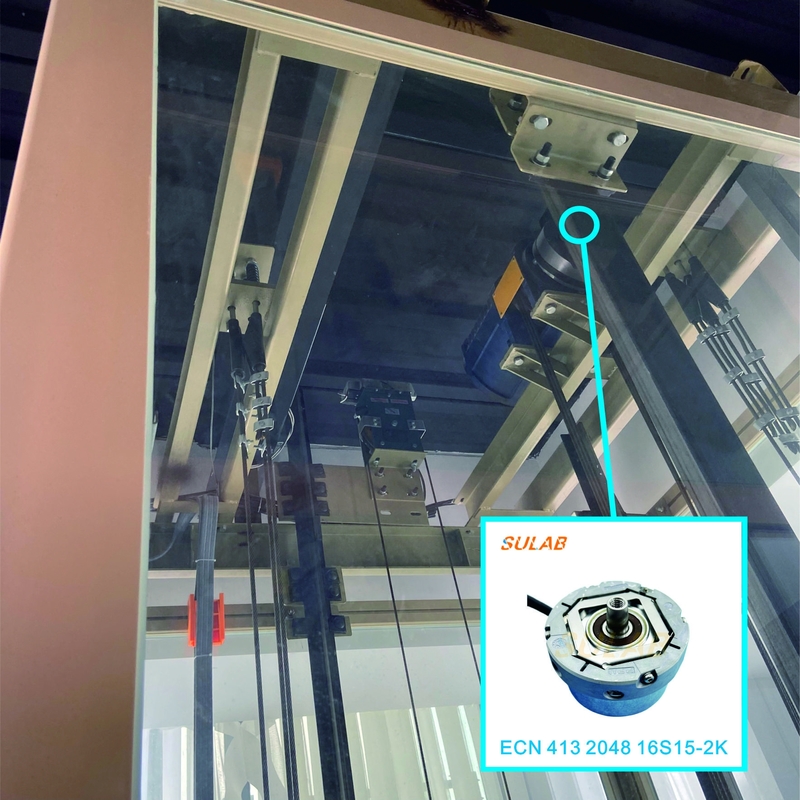

• Phản hồi động cơ thang máy kéo(đối với động cơ AC/DC)

• Thang máy không có phòng máy (MRL)

• Nhận vị trí thang máy thủy lực

• Đồng bộ hóa điều khiển cửa thang máy

3. Giải quyết sự cố & Thay thế

Các vấn đề chung

• Thang máy kéo hoặc dừng không chính xác→ Thiếu tín hiệu mã hóa hoặc sai đường.

• Mã lỗi (ví dụ: "Encoder Fault")→ Kiểm tra dây điện hoặc thay đổi bộ mã hóa.

• Không có đầu ra tín hiệu→ Kiểm tra nguồn cung cấp năng lượng & kết nối.
