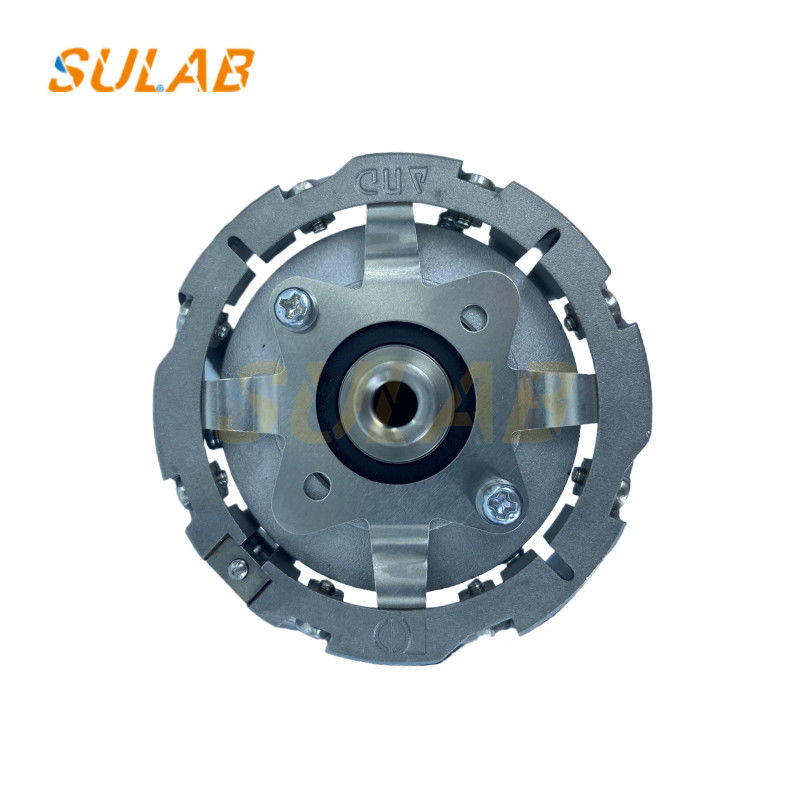

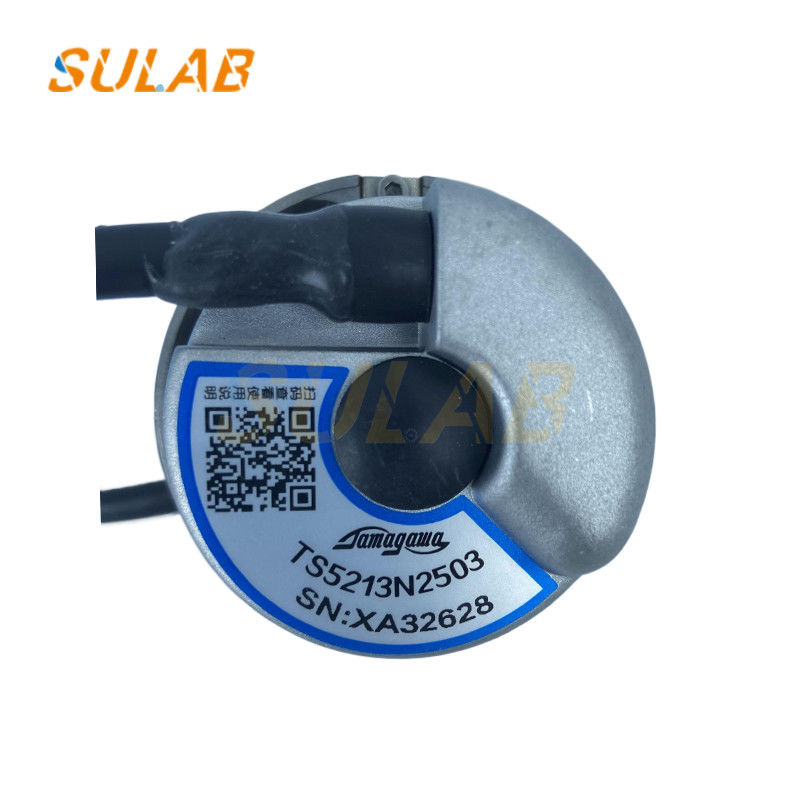

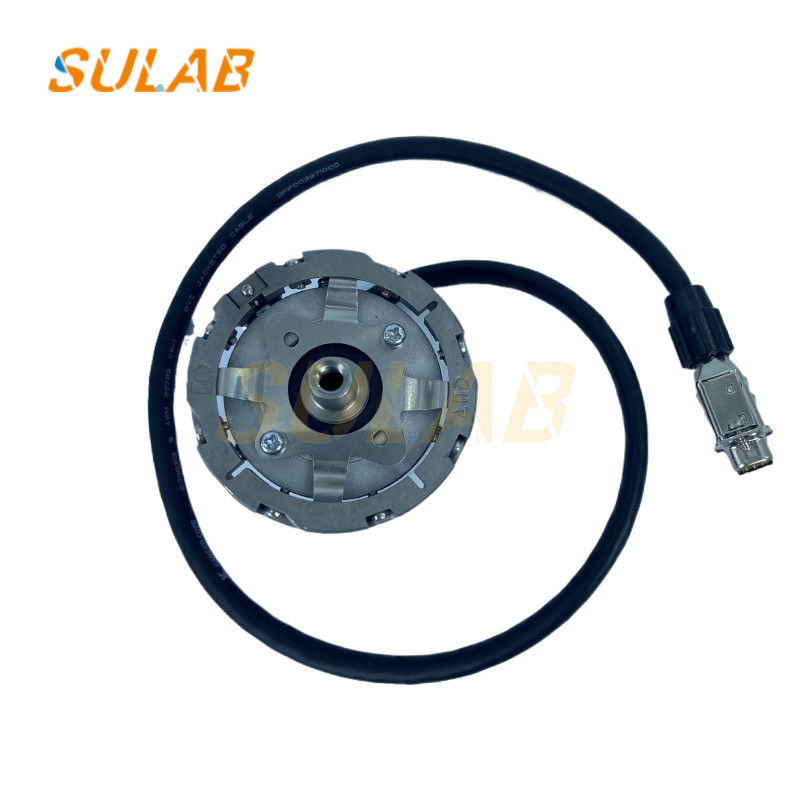

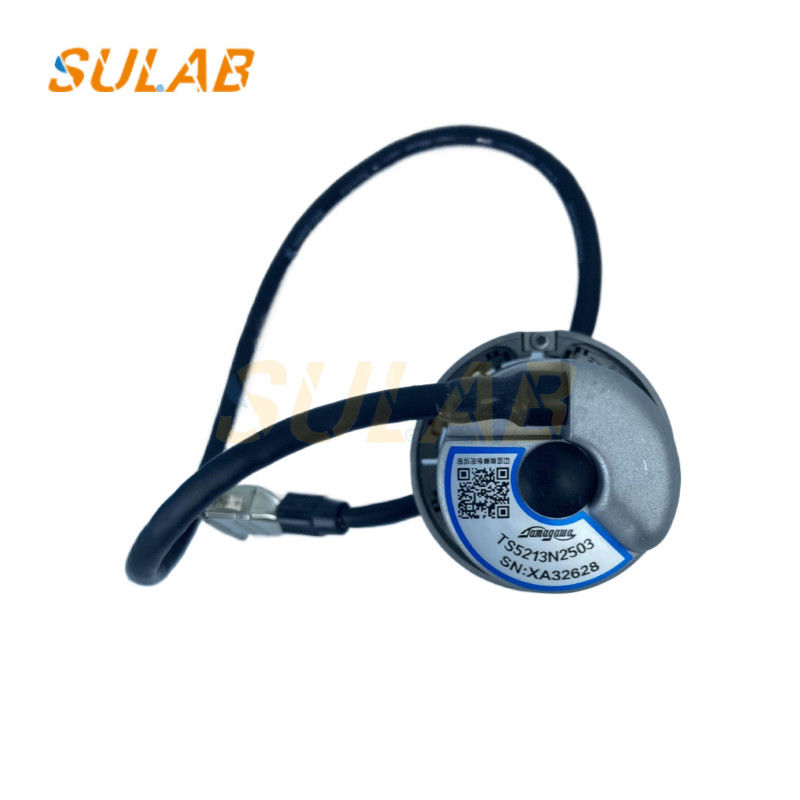

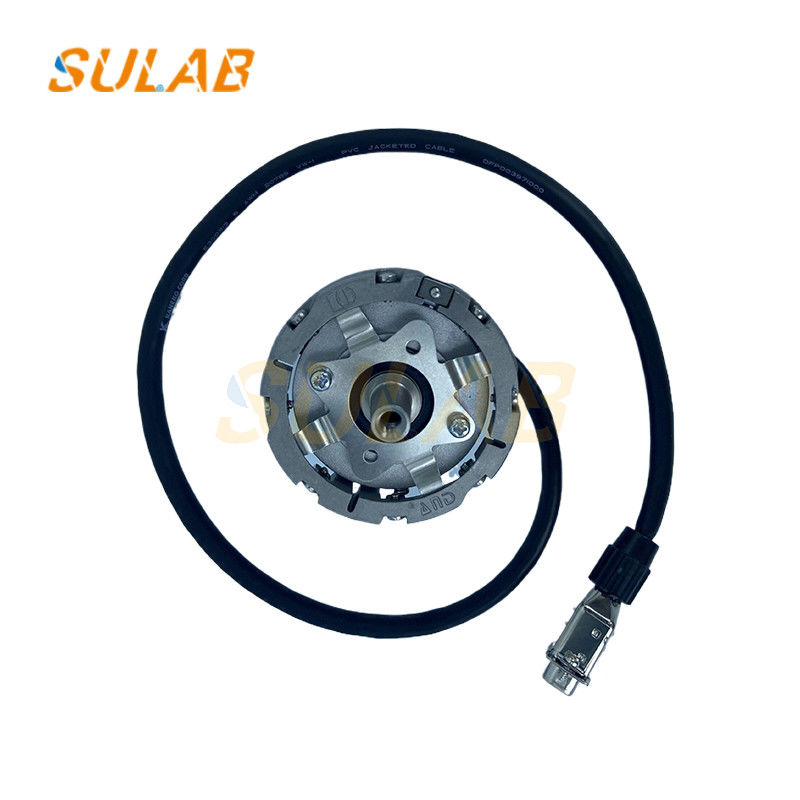

Bộ mã hóa vận chuyển nhanh cho thang máy TS5213N2503 Bộ phận và gói thang máy Pallet

Các thông số kỹ thuật và đặc điểm chính

1Các thông số cơ bản

• Mô hình:TS5213N2503

• Loại: Bộ mã hóa quang học gia tăng(Sản xuất hình vuông)

• Nghị quyết: 2500 PPR(bức nhịp mỗi vòng quay)

• Tín hiệu đầu ra: A, A, B, B, Z, Z(Differential line driver, tương thích RS422)

• Điện áp cung cấp: 5V DC ± 5%

• Tiêu thụ hiện tại: 120mA

• Tốc độ tối đa: 6000 rpm

2Các thông số kỹ thuật cơ khí

• Loại trục: Xương rắn(Tiêu chuẩn)

• Chiều kính trục: 6mm(hoặc tùy chỉnh theo yêu cầu)

• Vật liệu lắp ráp: Đồng hợp kim nhôm(trọng lượng nhẹ & bền)

• Đặt: Máy móc sườn(loại servo flange)

• Lớp bảo vệ: IP65(Chứng chống bụi và chống nước)

• Nhiệt độ hoạt động: -10°C đến +70°C

• Kháng rung: 50 m/s2 (10-2000 Hz)

• Chống va chạm: 500 m/s2 (11 ms thời gian)

3. Giao diện điện

• Vòng mạch đầu ra: Máy điều khiển đường khác biệt (RS422)

• Chiều dài cáp: Tiêu chuẩn 2m (cáp được bảo vệ)

• Tùy chọn kết nối: Cáp trực tiếp hoặc cắm máy bay (không cần thiết)

Ứng dụng trong hệ thống thang máy

✔Phản hồi động cơ kéo(đối với điều khiển tốc độ chính xác)
✔Máy mã hóa động cơ nam châm vĩnh viễn (PMSM) không có bánh răng
✔Định vị cửa thang máy & đồng bộ hóa
✔Cơ chế nâng và giám sát đối trọng
✔Hệ thống thang máy không có phòng máy (MRL)

Tại sao chọn Tamagawa TS5213N2503?

✅Độ tin cậy caoCông nghệ cảm biến quang học của Tamagawa đảm bảo sự ổn định lâu dài.
✅Bảo trì thấpThiết kế kín (IP65) chống bụi và ẩm.
✅Hoạt động thang máy trơn tru¢ Độ phân giải cao (2500 PPR) cho phép sắp xếp sàn chính xác.
✅Khả năng tương thíchLàm việc vớiOTIS, KONE, Mitsubishi, Schindler, ThyssenKrupplái thang máy.
✅Phù hợp an toànHẹn gặpEN 81-20/50tiêu chuẩn an toàn thang máy.

Chứng chỉ & Tiêu chuẩn

• CE, tuân thủ RoHS

• ISO 9001 (Hệ thống quản lý chất lượng)

• Tương thích với các hệ thống điều khiển thang máy chính (Sinamics, Yaskawa, vv)

Đặt hàng và đóng gói

• Bao bì tiêu chuẩn:Túi niêm phong chống tĩnh + hộp bảo vệ

• MOQ:1 miếng (có thể lấy mẫu)

• Thời gian dẫn đầu:Thông thường 2-4 tuần (tùy thuộc vào cổ phiếu)

Hỗ trợ & Bảo hành

• Bảo hành 1 năm(bảo hiểm lỗi của nhà sản xuất)

• Hỗ trợ kỹ thuậtcho cài đặt & khắc phục sự cố
