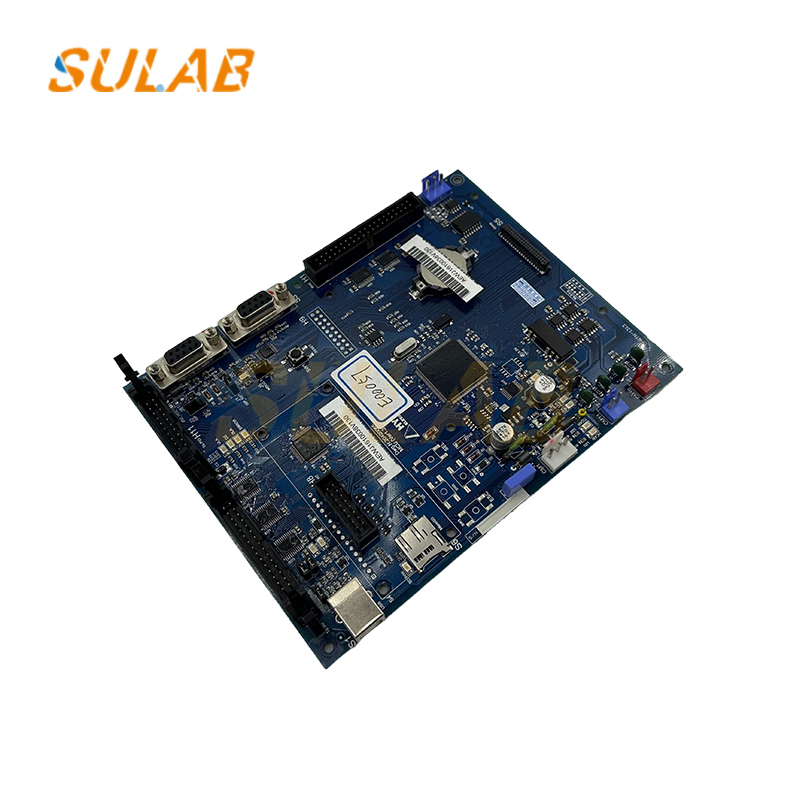

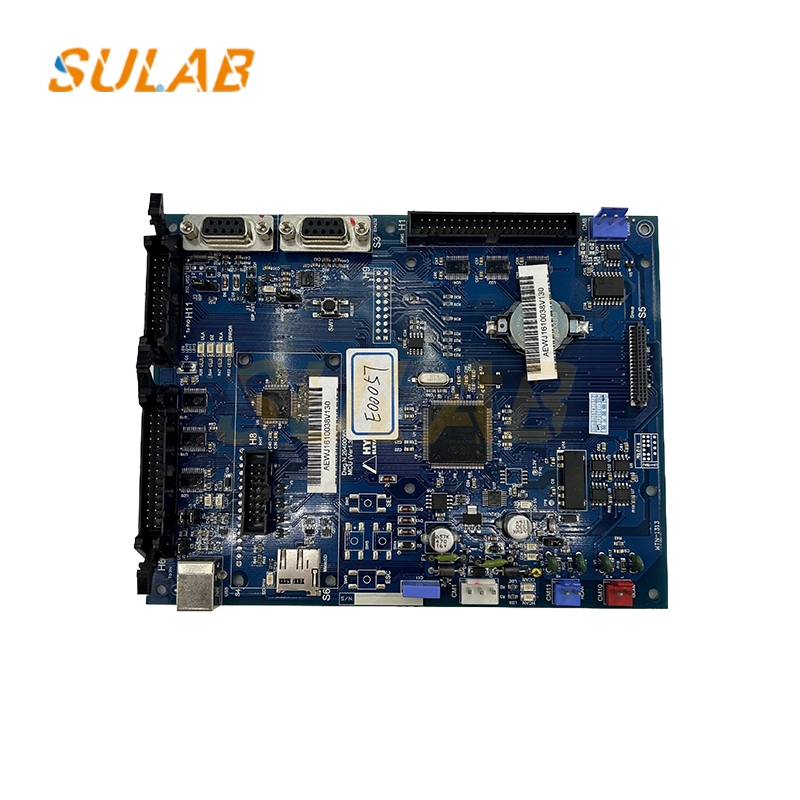

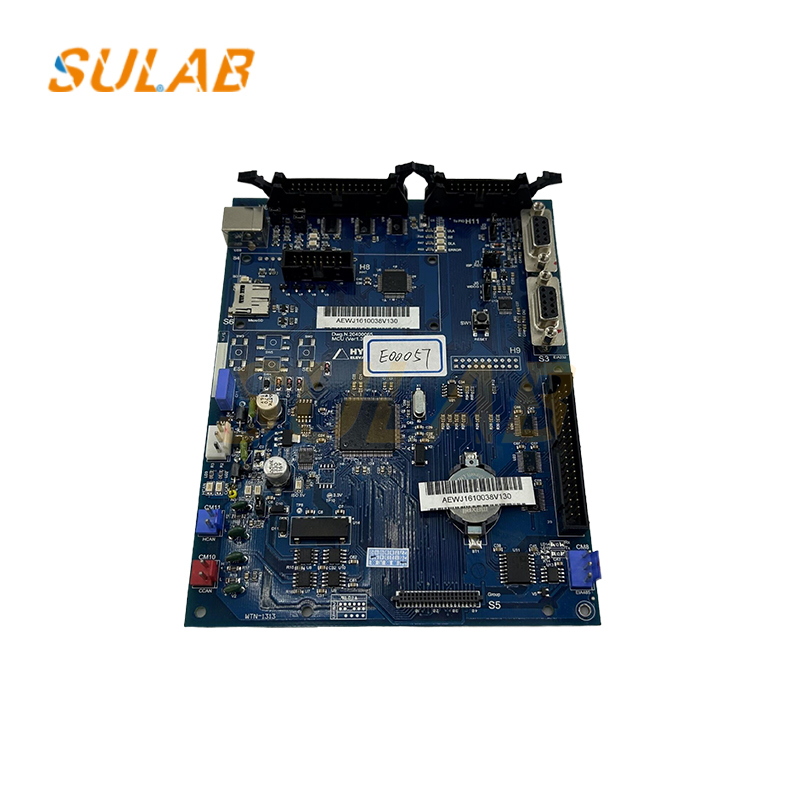

MCU VER1.3 2010OCT DWG N 20400065 PCB thang máy Linh kiện thay thế thang máy

MCU VER1.3 2010OCT DWG N 20400065 PCB thang máy Phụ tùng thang máy

• Bố cục tập trung vào MCU:

  • Bộ vi điều khiển (MCU) là trung tâm, được bao quanh bởi các IC hỗ trợ (ví dụ: trình điều khiển động cơ, chip truyền thông).

  • Tụ điện tách rời được đặt gần các chân MCU để giảm nhiễu.

• Phân phối điện:

  • Các lớp điện chuyên dụng (ví dụ: 5V, 3.3V) với các đường dẫn hoặc đa giác dày.

  • Bộ chuyển đổi DC-DC hoặc LDO tùy chọn để điều chỉnh điện áp.

• Cách ly tín hiệu:

  • Các tín hiệu tốc độ cao (ví dụ: phản hồi bộ mã hóa) được định tuyến với kiểm soát trở kháng.

  • Các phần tương tự/kỹ thuật số được tách biệt để giảm thiểu nhiễu.

• MCU: Có khả năng là một bộ vi điều khiển cấp công nghiệp (ví dụ: STM32, PIC) với bộ nhớ flash ≥ 128KB.

• Trình điều khiển động cơ: MOSFET hoặc IGBT với tản nhiệt (loại U hoặc làm mát chủ động).

• Giao diện truyền thông: RS-485, CAN bus hoặc Ethernet để kết nối mạng thang máy.

• Mạch an toàn: Rơ le hoặc optocoupler dự phòng để phát hiện lỗi.
