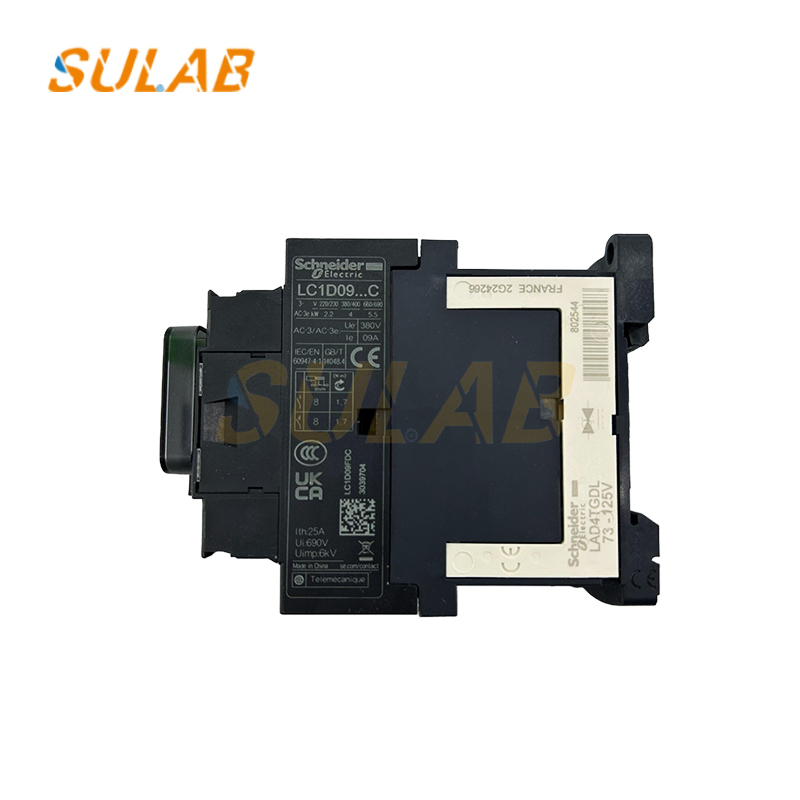

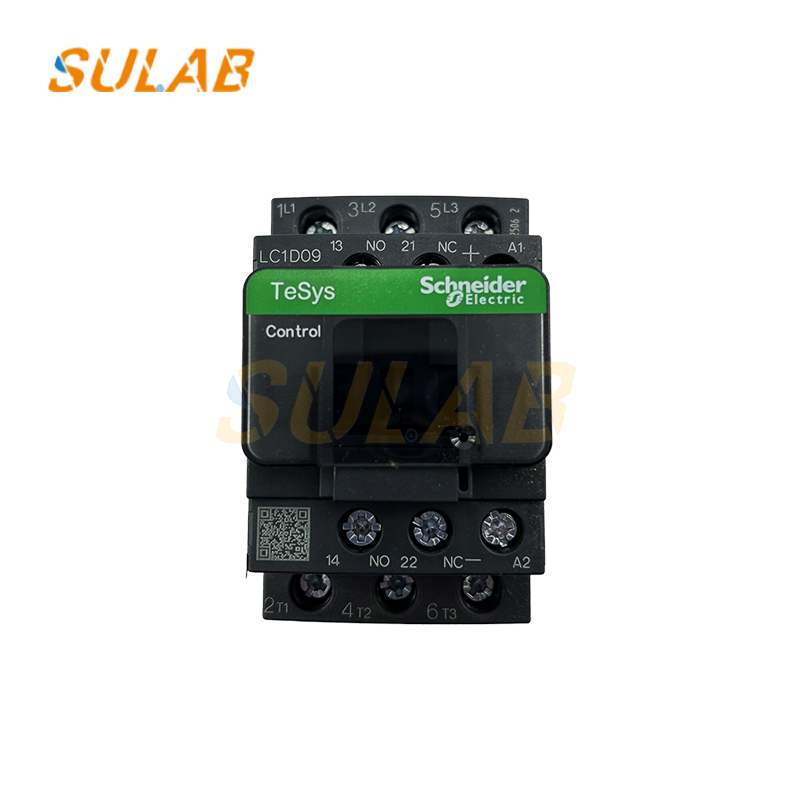

Schneider Original AC Contactor LC1D09BDC LC1D09FDC DC Contactor

Schneider Original AC Contactor LC1D09BDC LC1D09FDC DC Contactor

• Thành phần cấu trúc
  • Hệ thống điện từ: Nó bao gồm các lõi sắt chuyển động và tĩnh, một cuộn dây hấp dẫn và một lò phản ứng.làm cho lõi sắt chuyển động vượt qua lực của lò xo phản ứng và thu hút với lõi sắt tĩnh; khi cuộn dây bị tắt năng lượng, từ trường biến mất, và lõi sắt di chuyển được đặt lại dưới tác động của lò xo phản ứng.
  • Hệ thống liên lạc: Nó áp dụng một cấu trúc liên lạc cầu đứt hai lần, thường có ba cặp liên lạc chính mở bình thường được sử dụng để kết nối và ngắt kết nối mạch chính.Nó có thể được trang bị các thiết bị tiếp xúc phụ NO (thường mở) và NC (thường đóng), được sử dụng để phản hồi tín hiệu hoặc điều khiển khóa mạch điều khiển.
  • Hệ thống dập cung: Máy tiếp xúc công suất lớn (cao hơn 20A) sử dụng nắp tắt cung khe và tấm lưới tắt cung để tắt cung;Máy tiếp xúc công suất nhỏ sử dụng các dây liên lạc cắt đôi để dập cung, dập cung điện, tấm cung liên pha để cô lập cung, và vỏ bọc đất sét để dập cung.

• Nguyên tắc hoạt động: Khi cuộn dây điện từ của bộ tiếp xúc được kết nối với điện áp DC định số, một trường từ được tạo ra trong cuộn dây.lõi sắt tĩnh vượt qua lực phản ứng của mùa xuân, thu hút lõi sắt chuyển động đến lõi sắt tĩnh, và làm cho các liên lạc chuyển động và tĩnh tiếp xúc, do đó kết nối mạch chính và mạch điều khiển; khi cuộn dây được tắt năng lượng,sự hấp dẫn điện từ của lõi sắt tĩnh biến mất, và lõi sắt chuyển động được đặt lại dưới lực phản ứng của lò xo, làm cho các liên lạc chuyển động tách khỏi các liên lạc tĩnh và cắt mạch chính và mạch điều khiển.
• Các thông số kỹ thuật
  • Lưu lượng điện: 9A.
  • Năng lượng cuộn dây: Thông thường 110V DC, và các tùy chọn khác như DC 12V, 24V, 48V, 220V cũng có sẵn.
  • Người Ba Lan: 3P, tức là, một bộ tiếp xúc ba cực.
  • Mức điện áp: Nó có thể được sử dụng trong các mạch với điện áp xoay ngược lên đến 660V (690V).
  • Đặc điểm hoạt động: Điện áp kéo DC là 85-110%Us, và điện áp thả là 10-75%Us.
