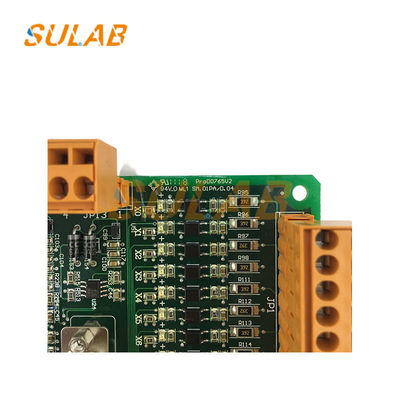

SULAB SM.01PA Thang máy PCB chính với liên lạc CAN Bus

Bảng mạch PCB chính thang máy, Bảng chính, Bảng điều khiển chính thang máy, Bảng điều khiển thang máy, Bảng mạch PCB linh kiện thang máy, Bảng chính bước, Bảng điều khiển SM.01PA

Cốt lõi của bảng SM.01PA là "thu thập lệnh + chuyển đổi tín hiệu + hiển thị trạng thái." Các chức năng cụ thể của nó bao gồm:

Thu thập lệnh: Nhận tín hiệu vận hành từ cabin thang máy, chẳng hạn như nút chọn tầng, nút mở/đóng cửa và nút báo động khẩn cấp, chuyển đổi tín hiệu tương tự/kỹ thuật số thành tín hiệu truyền thông tuân thủ giao thức Monarch và truyền chúng đến bảng điều khiển chính thang máy.

Phản hồi trạng thái: Nhận thông tin như "vị trí tầng", "hướng di chuyển" và "trạng thái cửa (mở/đóng)" từ bảng điều khiển chính và kích hoạt màn hình hiển thị tầng (chẳng hạn như ống kỹ thuật số/màn hình LED), chỉ báo hướng và đèn trạng thái mở/đóng cửa trong cabin thang máy, cung cấp cho hành khách thông tin phản hồi về trạng thái hiện tại của thang máy.

Phản hồi báo động và lỗi: Nếu báo động khẩn cấp (chẳng hạn như nút báo động hoặc tín hiệu người bị kẹt) được kích hoạt trong cabin thang máy, SM.01PA sẽ truyền tín hiệu báo động đến bảng điều khiển chính và cũng có thể kích hoạt còi hoặc đèn báo động trong cabin thang máy để cảnh báo hành khách. Thích ứng truyền thông: Giao tiếp với bảng điều khiển chính thông qua bus truyền thông chuyên dụng Monarch (chẳng hạn như bus CAN hoặc bus RS485) để đảm bảo truyền ổn định các lệnh và tín hiệu trạng thái và tránh mất hoặc trễ lệnh.

Lỗi truyền thông (Phổ biến nhất)
Triệu chứng: Đèn truyền thông (COM) tắt/sáng liên tục/nhấp nháy bất thường, không thể đăng ký lệnh cabin (không phản hồi khi nhấn nút) hoặc bảng điều khiển chính báo cáo "Lỗi truyền thông bảng lệnh cabin" (chẳng hạn như mã lỗi Monarch E37).
Khắc phục sự cố:
Kiểm tra bus truyền thông (CAN-H/CAN-L hoặc RS485-A/RS485-B) xem có bị lỏng hoặc đấu dây ngược hay không, hoặc cáp bus bị hỏng (ví dụ: bị cửa cabin ép).
Đo điện áp bus truyền thông (điện áp bus CAN bình thường: CAN-H ≈ 2.5-3.5V, CAN-L ≈ 1.5-2.5V, hiệu điện thế ≈ 1V). Nếu điện áp bất thường, bus có thể bị đoản mạch, nối đất hoặc chip truyền thông trên bảng có thể bị hỏng.
Thử thay thế bảng SM.01PA bằng cùng một kiểu máy để loại trừ sự cố với chính bảng (ví dụ: chip truyền thông bị cháy).
