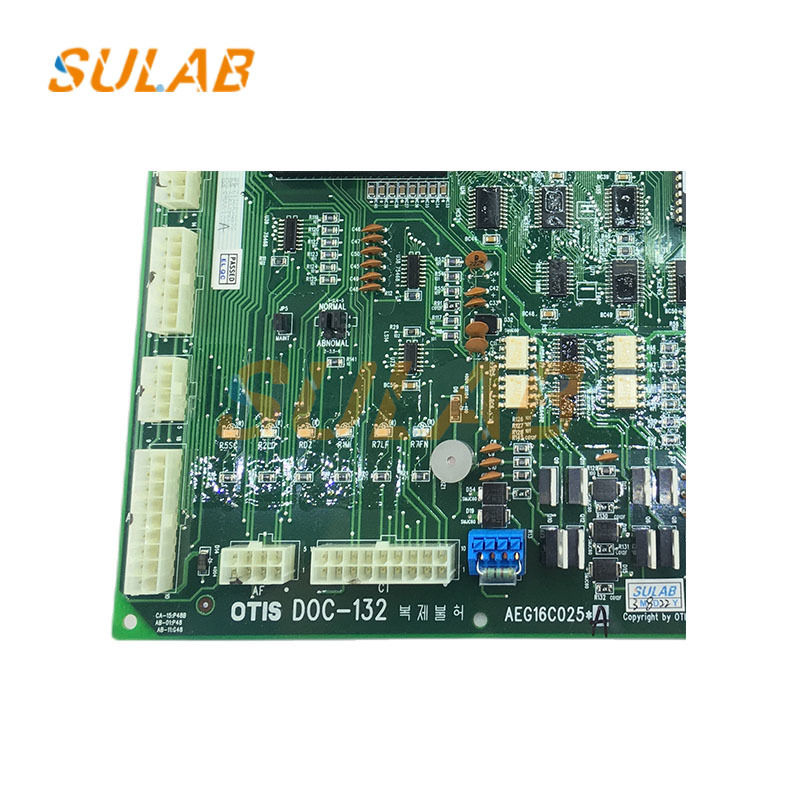

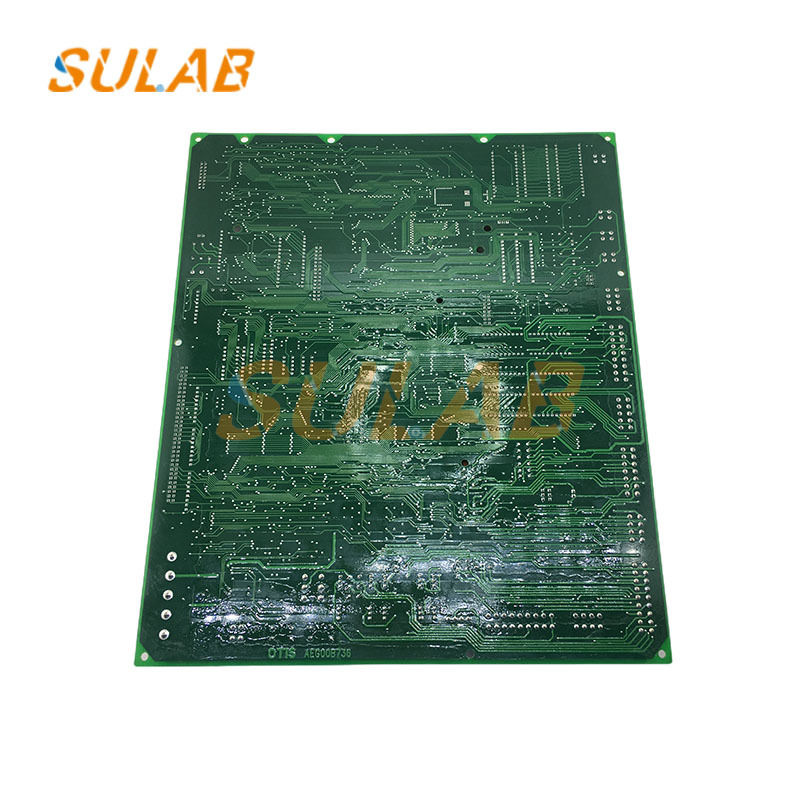

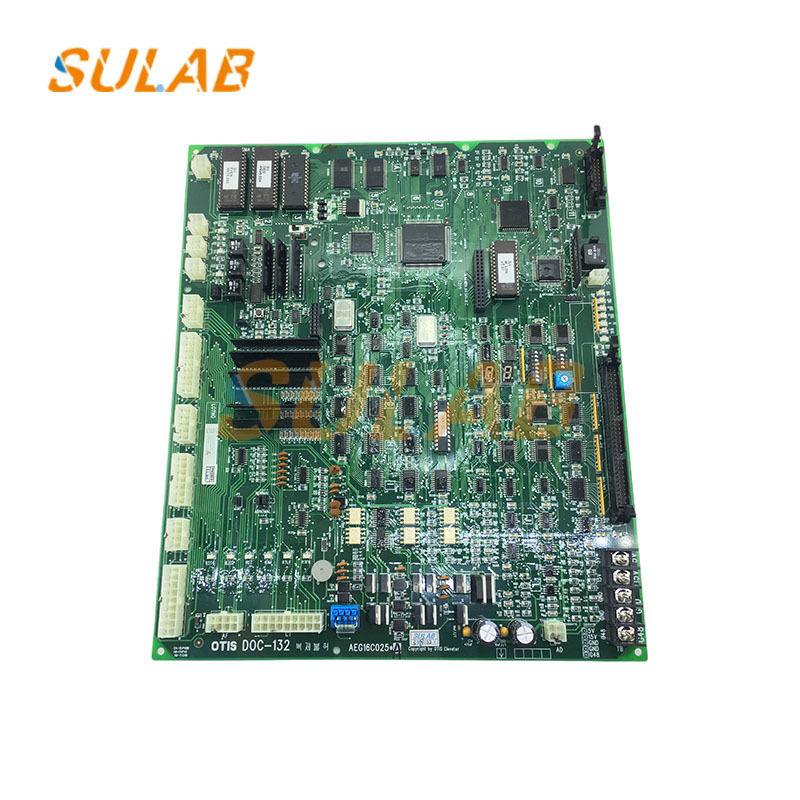

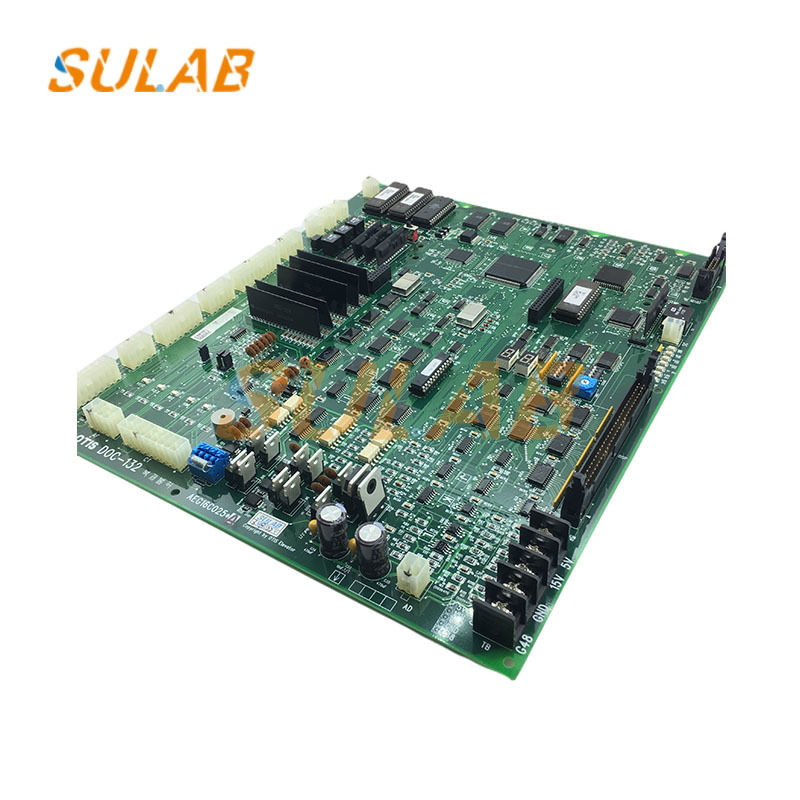

Bảng điều khiển thang máy SULAB DOC-132 AEG16C025A 24V PCB

Bảng Điều Khiển Thang Máy LG PCB, Bảng Mạch Chủ Thang Máy, Bán Buôn Bảng Mạch Chủ Thang Máy Chất Lượng Cao DOC-132 AEG16C025A

Thông tin cơ bản: Bảng mạch chủ này được sản xuất tại Trung Quốc và là một bộ phận thang máy. Số hiệu: DOC-132, còn được gọi là AEG16C025*A, chủ yếu được sử dụng trong thang máy dân dụng và các ứng dụng khác.
Tính năng: Là thành phần cốt lõi của hệ thống điều khiển thang máy, nó thực hiện các chức năng quan trọng như điều khiển hoạt động thang máy, bảo vệ an toàn và truyền tín hiệu. Nó cho phép các chức năng như đo chiều cao tầng, vận hành LRT thủ công, chế độ kiểm tra POSI, chế độ cắt 110% và đặt lại dữ liệu CRT. Nó cũng có thể cung cấp bảo vệ quá dòng và quá tải động cơ, điều khiển đèn và quạt tự động trong cabin, khóa thang máy trạm gốc, giao diện khóa thang máy từ xa và điều khiển thẻ IC lệnh cabin và sảnh.
Các lỗi và triệu chứng thường gặp: Khi bảng mạch chủ này bị hỏng, thang máy có thể không khởi động hoặc thường xuyên dừng trong quá trình vận hành, tín hiệu lệnh có thể bị mất hoặc hiểu sai, các thiết bị bảo vệ an toàn có thể không hoạt động đúng cách và màn hình có thể hiển thị các ký tự lộn xộn hoặc trống.

Định vị và cố định bảng mạch chủ

Theo các lỗ gắn được chỉ định trong tủ điều khiển, đặt bảng mạch chủ chắc chắn trên giá đỡ. Đảm bảo rằng các đầu nối bảng mạch chủ (chẳng hạn như đầu nối nguồn, đầu nối giao tiếp và đầu nối I/O) được định hướng để dễ dàng đi dây và tránh uốn cong quá mức của cáp.

Sử dụng các vít được cung cấp để siết chặt đều theo đường chéo (mô-men xoắn phải tuân theo hướng dẫn sử dụng. Vít quá lỏng có thể dẫn đến tiếp xúc kém, trong khi vít quá chặt có thể làm hỏng PCB bảng mạch chủ). Nếu bề mặt lắp không bằng phẳng, hãy chèn vòng đệm cách điện để cân bằng.

Kết nối cáp (bước cốt lõi)

Kết nối nguồn điện: Xác định vị trí đầu nối nguồn của bảng mạch chủ (thường được đánh dấu "DC24V," "GND," hoặc "AC110V"; tham khảo hướng dẫn sử dụng để biết chi tiết). Sử dụng đồng hồ vạn năng để xác nhận rằng điện áp đầu vào đáp ứng các yêu cầu của bảng mạch chủ (chủ yếu là DC24V ± 5%). Kết nối các cực dương và âm chính xác (kết nối sai có thể làm hỏng mô-đun nguồn của bảng mạch chủ). Kết nối bus truyền thông: Kết nối các đường truyền thông (chẳng hạn như RS485 hoặc bus chuyên dụng) giữa bảng mạch chính và bảng điều khiển thang máy và bảng gọi sảnh. Phân biệt giữa các đường "A" và "B" hoặc các đường "CAN-H" và "CAN-L", đảm bảo kết nối an toàn và nối đất lá chắn ở một đầu để giảm nhiễu.
Kết nối giao diện I/O: Kết nối các đường vào và ra cho mạch an toàn, tín hiệu khóa cửa, công tắc giới hạn, phản hồi bộ tiếp xúc và các mạch khác theo sơ đồ chân trong hướng dẫn sử dụng. Mỗi cáp phải được uốn vào đầu cuối để tránh đoản mạch do dây trần. Sau khi đi dây, hãy sử dụng dây buộc cáp để sắp xếp các cáp và buộc chúng riêng biệt với các cáp cao áp (chẳng hạn như cáp động cơ).
Tiếp đất: Đầu nối đất của bảng mạch chính (được đánh dấu bằng "PE" hoặc "biểu tượng đất") phải được kết nối với bus đất của tủ điều khiển bằng dây hai màu vàng-xanh lục. Điện trở tiếp đất phải là ≤4Ω để ngăn ngừa hư hỏng cho bảng mạch chính do tĩnh điện hoặc rò rỉ.
