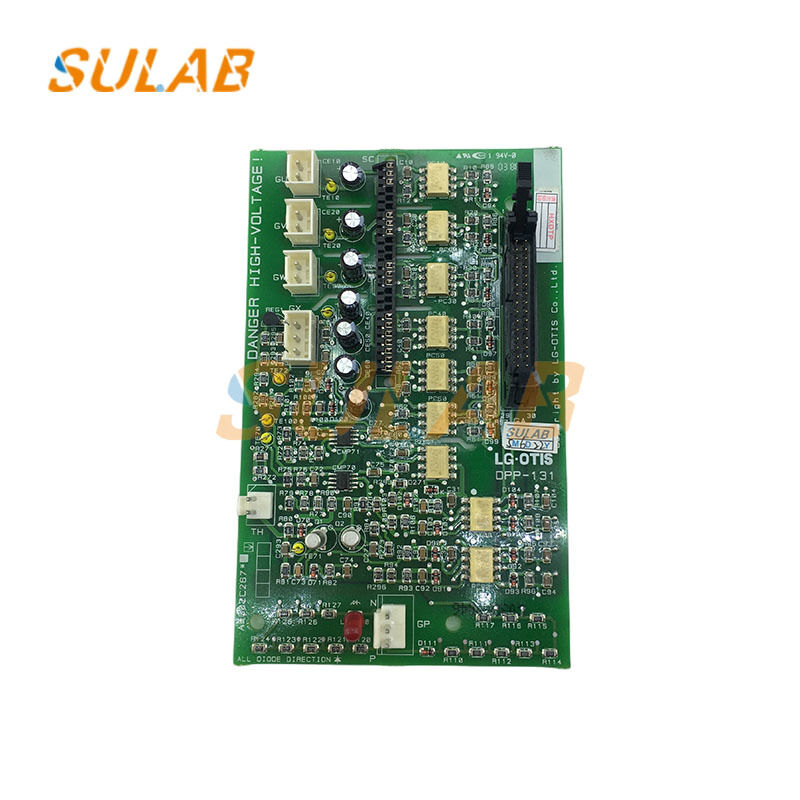

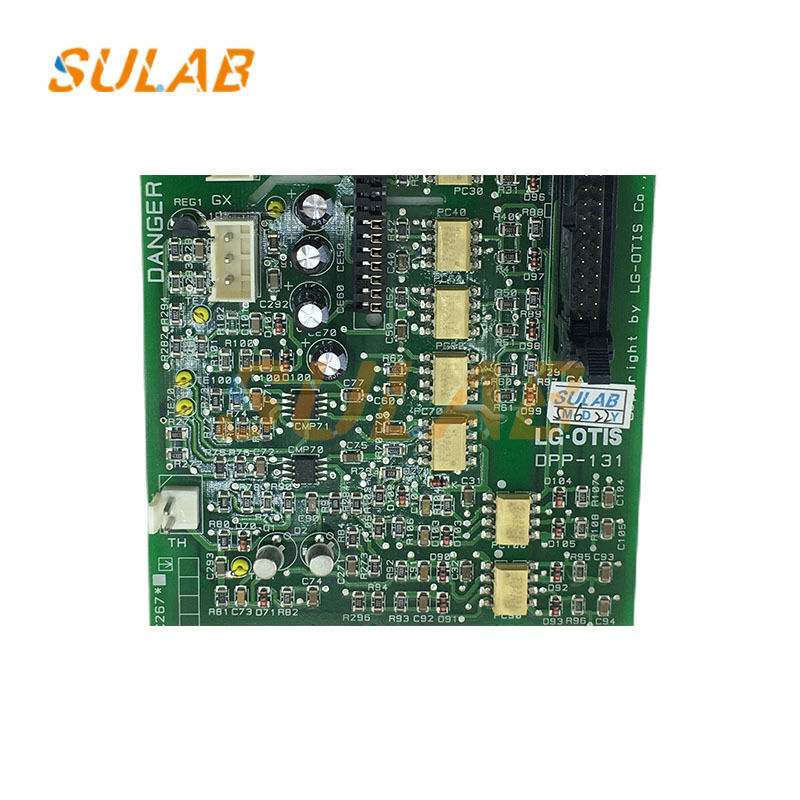

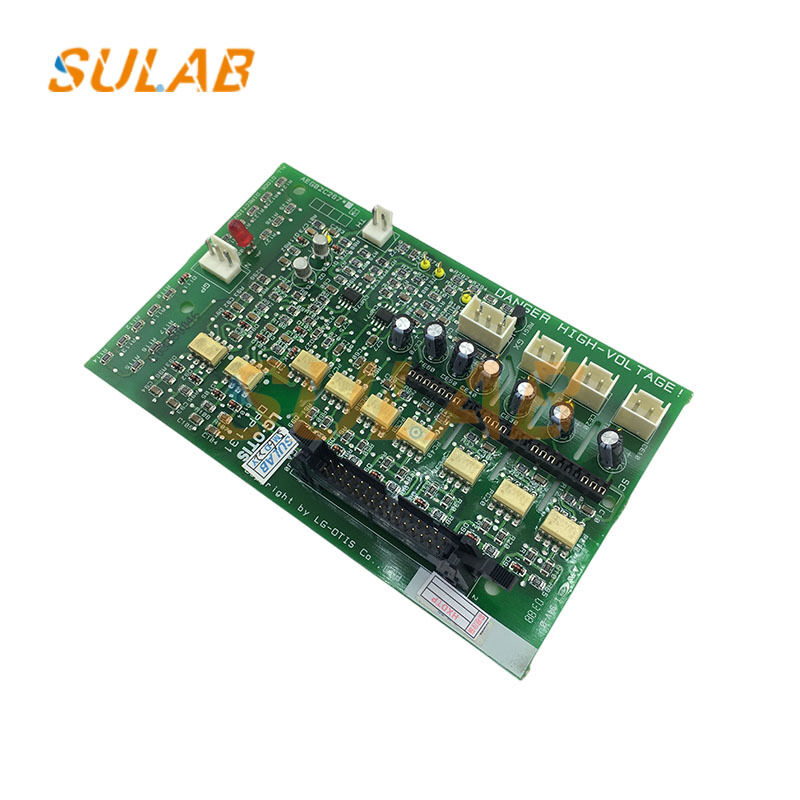

Bo mạch điều khiển thang máy LG Modern Lift DPP-131 AEG02C267 với điều khiển truyền động máy kéo và tương tác tín hiệu

Thiết kế bảng điều khiển thang máy LG Modern Lift, Mô-đun PCB thang máy, Bảng điều khiển thang máy  DPP-131 AEG02C267

Chức năng chính

Điều khiển truyền động máy kéo: Sử dụng nguồn điện biến tần tương thích để điều chỉnh tốc độ và mô-men xoắn của máy kéo, đảm bảo quá trình chuyển đổi mượt mà giữa khởi động, tăng tốc, tốc độ không đổi, giảm tốc và dừng của thang máy, đáp ứng nhu cầu vận hành giữa các tầng khác nhau.

Tương tác tín hiệu và thực thi lệnh: Nhận lệnh vận hành từ hệ thống điều khiển chính của thang máy, chẳng hạn như tín hiệu gọi và tín hiệu tầng, đồng thời cung cấp thông tin phản hồi về trạng thái hoạt động của bộ biến tần và động cơ, đảm bảo sự phối hợp hoạt động của tất cả các thành phần.

Giám sát và bảo vệ trạng thái hoạt động: Giám sát các thông số như điện áp, dòng điện và nhiệt độ trong quá trình vận hành thang máy theo thời gian thực, cung cấp nhiều chức năng bảo vệ bao gồm bảo vệ quá dòng, quá áp, quá tải và quá nhiệt. Tắt thang máy ngay lập tức trong trường hợp có bất thường, đảm bảo vận hành an toàn.

Cải thiện hiệu quả và sự thoải mái khi vận hành: Thông qua điều khiển biến tần chính xác, giảm tiêu thụ năng lượng trong quá trình vận hành thang máy, giảm thiểu rung và tiếng ồn, đồng thời tăng cường sự thoải mái cho hành khách.

Nguyên tắc hoạt động

Chỉnh lưu và lọc: Chuyển đổi nguồn AC ba pha đầu vào thành nguồn DC và giảm gợn trong nguồn DC thông qua mạch lọc, cung cấp nguồn DC ổn định cho giai đoạn biến tần tiếp theo.

Biến tần: Theo hướng dẫn của hệ thống điều khiển chính, nguồn DC được đảo thành nguồn AC ba pha với tần số và điện áp có thể điều chỉnh bằng cách sử dụng các thiết bị điện như IGBT, cung cấp cho động cơ máy kéo.

Vận hành logic điều khiển: Bộ vi xử lý trên bảng thực hiện các hoạt động logic điều khiển như tốc độ và mô-men xoắn dựa trên trạng thái và hướng dẫn vận hành của thang máy, xuất ra các tín hiệu điều khiển tương ứng để điều chỉnh đầu ra của mạch biến tần, đạt được điều chỉnh tốc độ chính xác.

Phản hồi và điều chỉnh: Thu thập thông tin như tốc độ và vị trí của máy kéo thông qua các thiết bị phản hồi như bộ mã hóa, so sánh nó với các giá trị đã đặt và điều chỉnh đầu ra theo thời gian thực để đảm bảo độ chính xác và ổn định của hoạt động thang máy.
