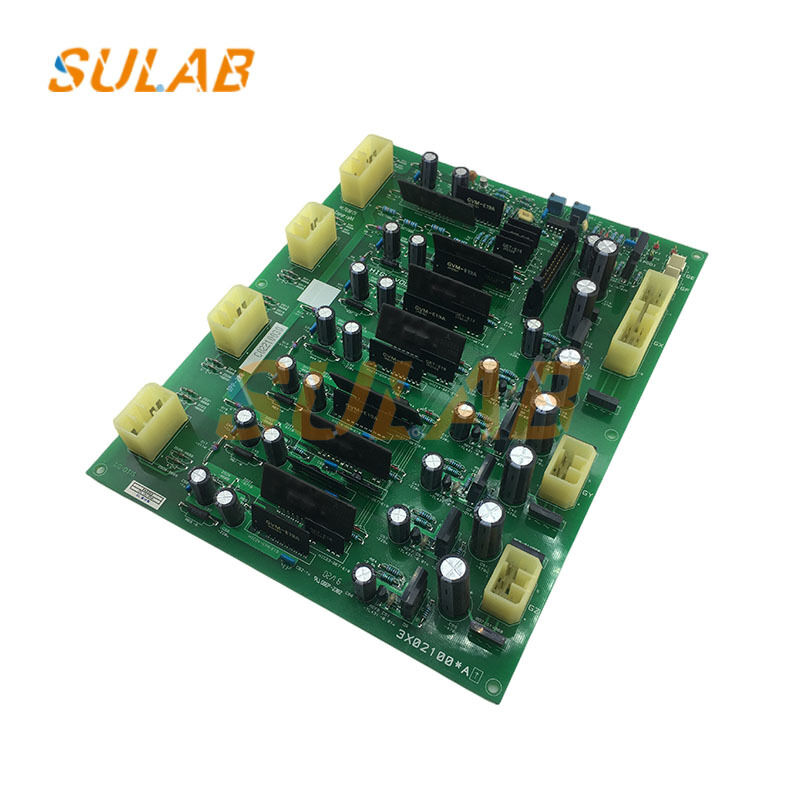

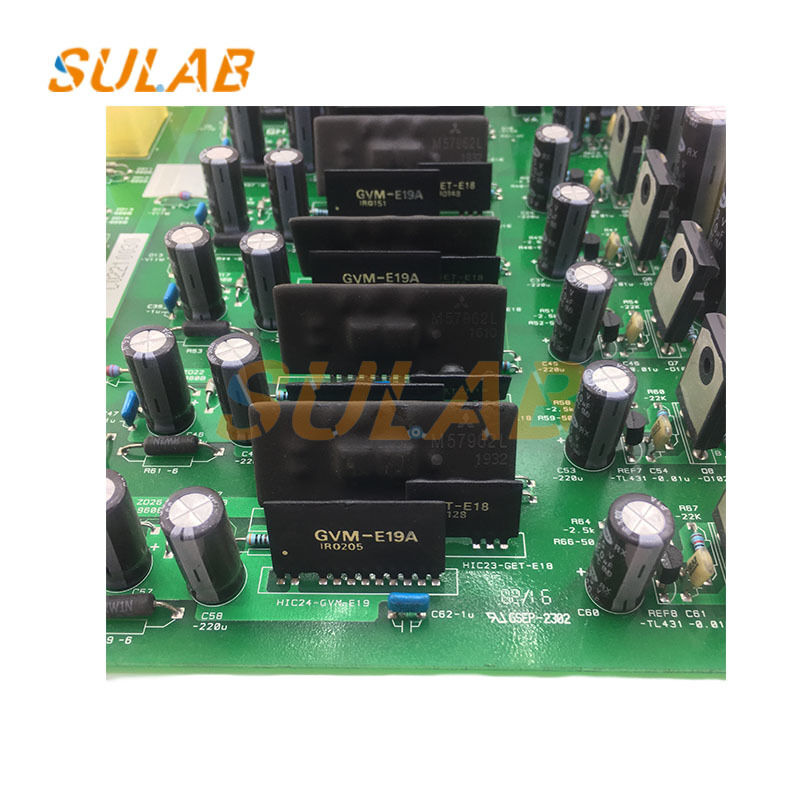

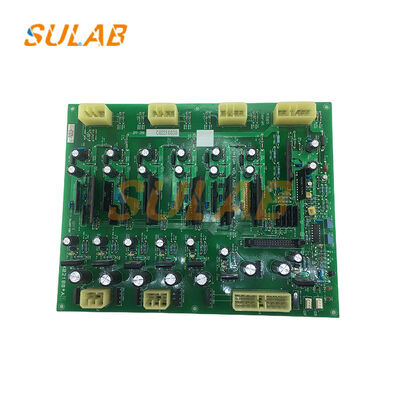

Bảng điều khiển thang máy DPP-200 Model với Biến tần và Bảo vệ An toàn cho Vận hành êm ái

Bo mạch điều khiển thang máy PCB Bo mạch chủ Linh kiện thang máy PCB LG Bo mạch điều khiển DPP-200

Chức năng chính

Biến tần máy kéo: Xuất ra nguồn điện ba pha với tần số và điện áp có thể điều chỉnh, điều chỉnh chính xác tốc độ và mô-men xoắn của máy kéo để đạt được sự chuyển đổi êm ái trong quá trình khởi động, tăng tốc, tốc độ không đổi, giảm tốc và dừng thang máy, thích ứng với nhu cầu vận hành của các tầng khác nhau.

Tiếp nhận và thực hiện lệnh: Tiếp nhận các lệnh vận hành từ hệ thống điều khiển chính của thang máy (chẳng hạn như tín hiệu gọi và tín hiệu tầng), đồng thời phản hồi trạng thái hoạt động của bộ biến tần và động cơ, đảm bảo sự phối hợp hoạt động của tất cả các bộ phận thang máy và đảm bảo độ chính xác trong vận hành.

Giám sát hoạt động và bảo vệ an toàn: Giám sát các thông số như điện áp, dòng điện và nhiệt độ trong thời gian thực, cung cấp các chức năng bảo vệ quá dòng, quá áp, quá tải, quá nhiệt và thiếu điện áp. Tắt thang máy ngay lập tức trong trường hợp có bất thường, đảm bảo vận hành an toàn.

Cải thiện hiệu quả và sự thoải mái khi vận hành: Thông qua điều khiển tần số biến đổi chính xác, giảm tiêu thụ năng lượng, độ rung và tiếng ồn của thang máy, cải thiện sự thoải mái cho hành khách.

Nguyên tắc hoạt động

Chỉnh lưu và Lọc: Chuyển đổi nguồn AC ba pha đầu vào thành nguồn DC. Mạch lọc làm giảm gợn sóng, cung cấp nguồn DC ổn định cho giai đoạn biến tần.

Chuyển đổi biến tần: Dựa trên các lệnh điều khiển chính, các thiết bị điện như IGBT đảo ngược nguồn DC thành nguồn AC ba pha với tần số và điện áp có thể điều chỉnh, cung cấp cho động cơ máy kéo.

Vận hành logic điều khiển: Bộ vi xử lý trên bo mạch thực hiện các thao tác logic điều khiển như tốc độ và mô-men xoắn dựa trên trạng thái và lệnh vận hành của thang máy, xuất ra các tín hiệu điều khiển để điều chỉnh đầu ra mạch biến tần để điều chỉnh tốc độ chính xác.

Điều chỉnh phản hồi: Thông tin như tốc độ và vị trí của máy kéo được thu thập thông qua bộ mã hóa và so sánh với các giá trị đặt trước. Đầu ra được điều chỉnh trong thời gian thực để đảm bảo độ chính xác và ổn định khi vận hành thang máy.
