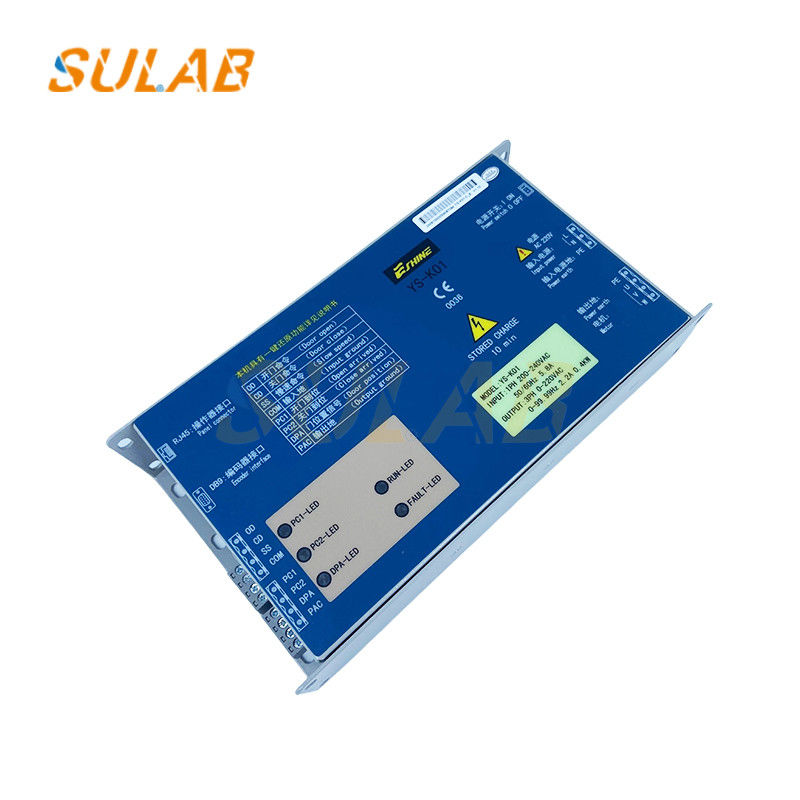

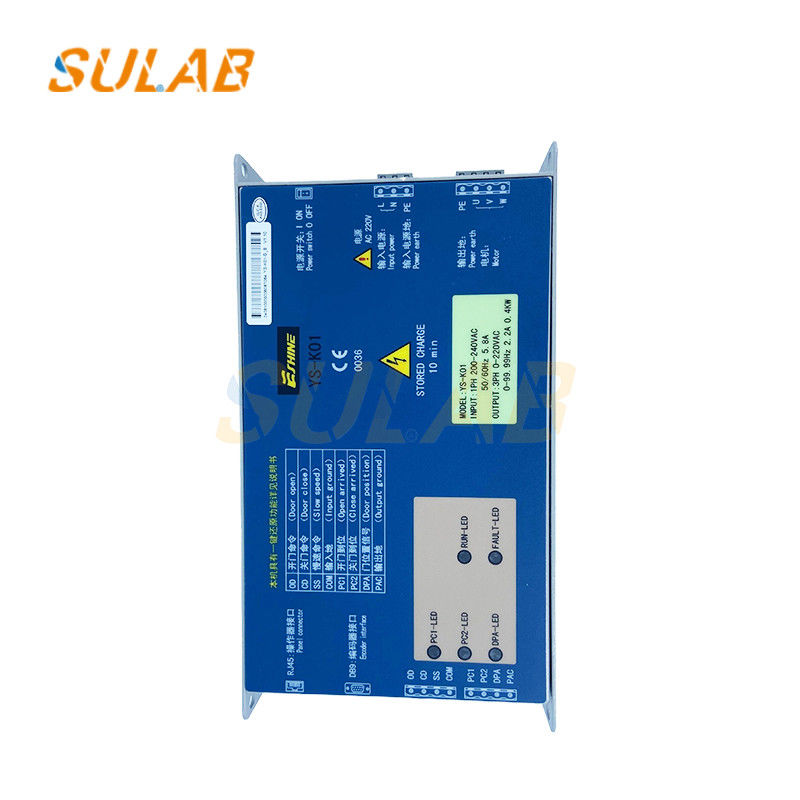

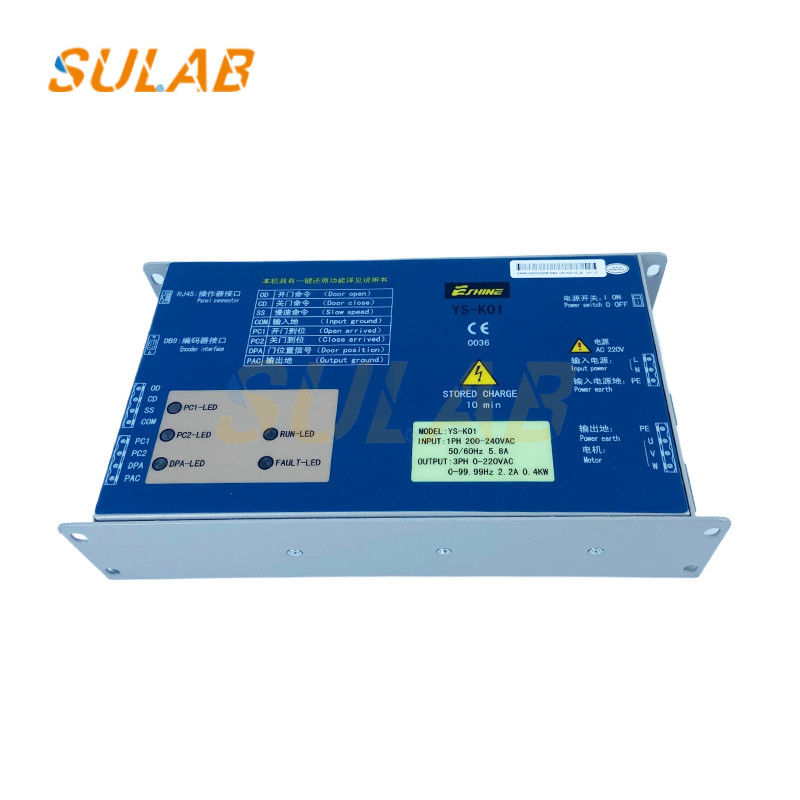

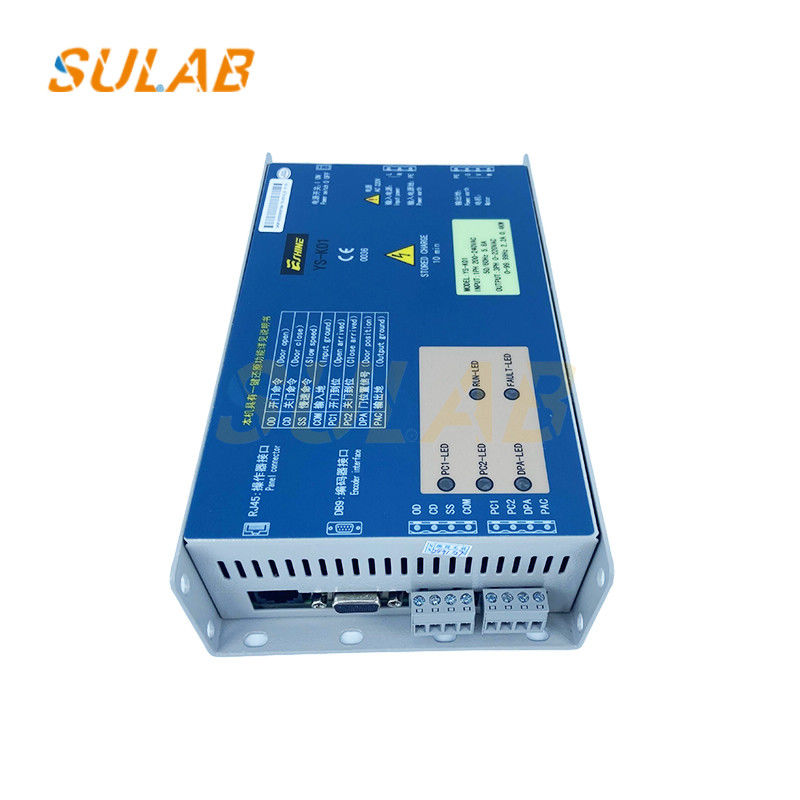

Máy điều khiển ổ cổng thang máy Máy chuyển đổi cửa thang máy YS-K01Phần thang máy

1Thông tin chung

• Nhà sản xuất:Có lẽYaskawa, Hyundai, hoặc một nhà cung cấp linh kiện thang máy chuyên dụng(nhân hiệu chính xác có thể khác nhau).

• Mô hình: YS-K01

• Loại: Động cơ lái cửa thang máy / Inverter

• Sử dụng chính:Kiểm soáttốc độ, mô-men xoắn và vị trícủa động cơ cửa thang máy (các loại không chải AC hoặc DC).

2Các đặc điểm và chức năng chính

Chức năng chính:

✔Kiểm soát tốc độ biến đổi- Điều chỉnh tốc độ mở / đóng cửa để hoạt động trơn tru.
✔Quản lý mô-men xoắn¢ Ngăn ngừa lực quá mức (để tuân thủ an toàn cho việc phát hiện tắc nghẽn cửa).
✔Độ chính xác vị tríĐảm bảo cửa thẳng hàng đúng với mức sàn.
✔Giao diện truyền thôngLiên kết vớibộ điều khiển chính thang máy(thông qua tín hiệu relé hoặc liên lạc hàng loạt).
✔Các tính năng an toànBao gồmbảo vệ quá tải, quá tải và lỗi.

Thông số kỹ thuật (được ước tính):

• Điện áp đầu vào: AC 200-240V (1 pha hoặc 3 pha, tùy thuộc vào mô hình)

• Năng lượng đầu ra:Khớp với các yêu cầu về động cơ cửa (thường là0.2kW đến 0.75kW)

• Phương pháp kiểm soát: Điều khiển vector không cảm biến hoặc chế độ V/F (điện áp/tần số).

• Đánh giá bảo vệ: IP20 (khung tiêu chuẩn cho sử dụng trong nhà).

• Hoàn hợp:Làm việc vớiĐộng cơ không chải (BLDC) hoặc động cơ cảm ứngdùng trong cửa thang máy.

3Ứng dụng chung

• Sử dụng trongthang máy chở khách và hàng hóađể điều khiển cửa tự động.

• Tương thích với:

  • Cửa trượt(các loại mở trung tâm, một tốc độ hoặc kính thiên văn).

  • Thang máy bệnh viện(nơi hoạt động cửa nhẹ là rất quan trọng).

  • Hiện đại hóa thang máy cũ hơn(thay thế các ổ cổng lỗi thời).

4. Giải quyết sự cố & Các vấn đề phổ biến

Các triệu chứng của bộ biến tần YS-K01 bị lỗi:

️Cánh cửa không mở/khép(Động cơ không phản ứng).
️Di chuyển cánh cửa rung hoặc không đồng đều.
️Mã lỗi / đèn LED nhấp nháy(cho thấy lỗi ổ đĩa).
️Sức nóng quá mức hoặc ngừng hoạt động đột ngột.

Các bước chẩn đoán:

1. Kiểm tra nguồn cung cấp điện(sự ổn định điện áp).

2. Kiểm tra kết nối động cơ(phase, mã hóa nếu có).

3. Mã lỗi màn hình(xem hướng dẫn sử dụng biến tần).

4. Xét nghiệm với một đơn vị thay thế(nếu có).

5. Tùy chọn thay thế & nguồn cung

Mua ở đâu?

• Nhà cung cấp phụ tùng thang máy(ví dụ:ELEVATORPARTS.COM, Các bộ phận thang máy trực tiếp)

• Các đại lý tự động hóa công nghiệp(nếu tương thích với ổ đĩa Yaskawa / Hyundai).

• Các thị trường trực tuyến(eBay, Alibaba)

Ghi chú cài đặt:

• Phải được lắp đặt bởi các kỹ thuật viên thang máy được chứng nhận(phần quan trọng đối với an toàn).

• Cần điều chỉnh tham số(tốc độ quay cửa, giới hạn mô-men xoắn, v.v.).
