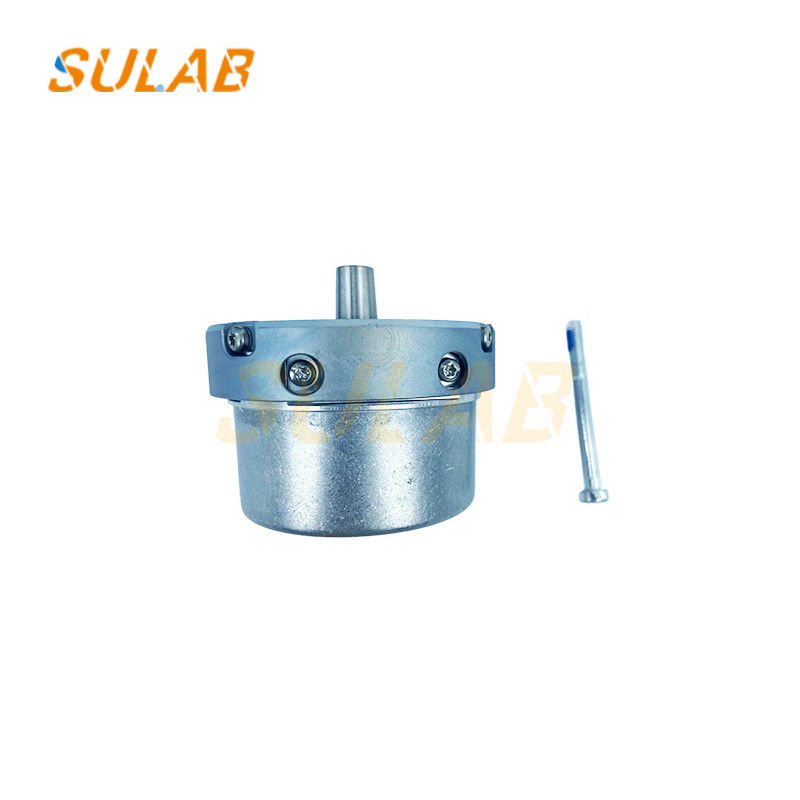

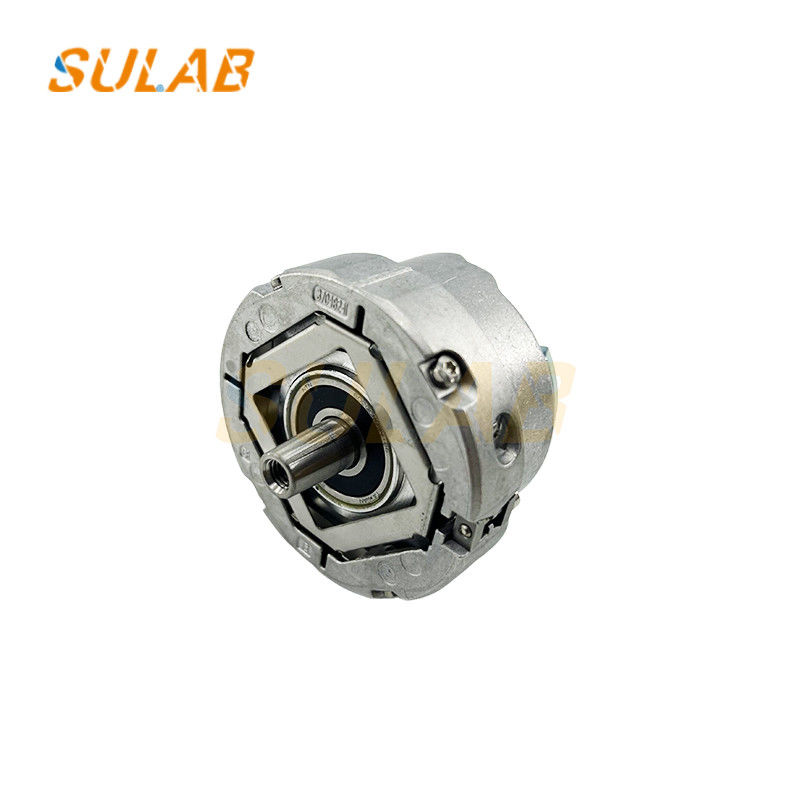

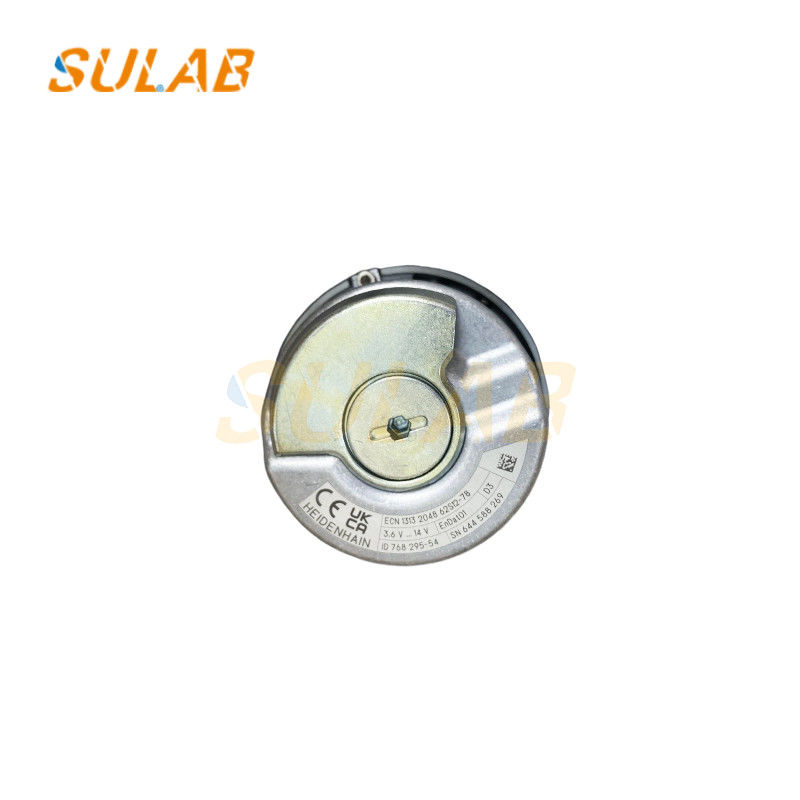

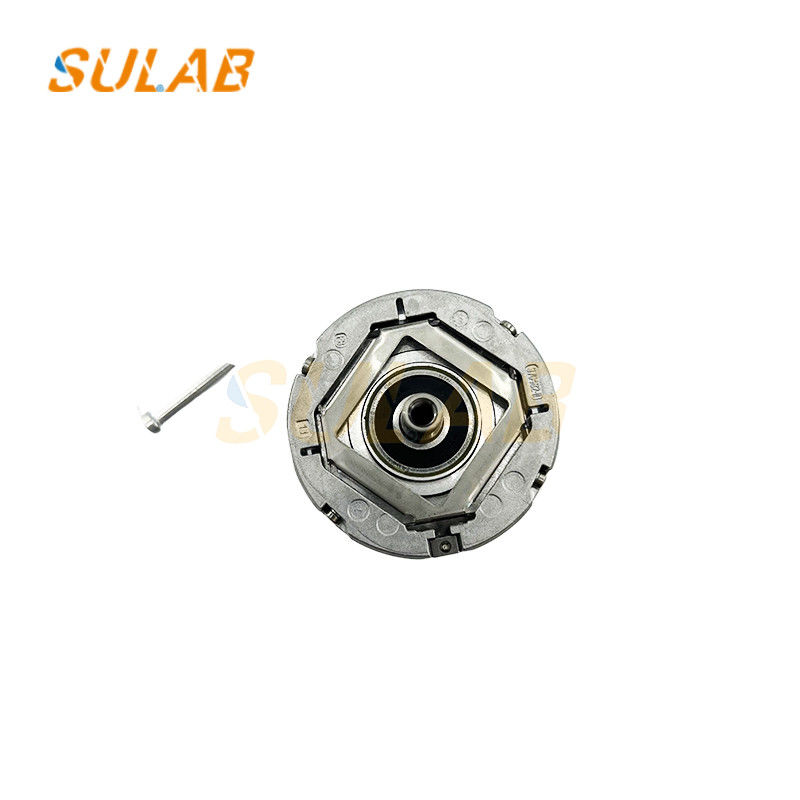

Thang máy quay đồng bộ máy chủ Brand New Original Host Encoder ECN 1313 2048 62S12-78

Thang máy quay đồng bộ máy chủ Brand New Original Host Encoder ECN 1313 2048 62S12-78

Chức năng:
Khám phá vị trí: Đo chính xác góc quay và vị trí của máy chủ thang máy, và sau đó lấy thông tin vị trí cụ thể của xe thang máy trong trục trong thời gian thực.Ví dụ:, bằng cách đếm và xử lý xung mã hóa, hệ thống có thể biết chính xác tầng nào xe thang máy đang ở và cách xa tầng mục tiêu như thế nào,cung cấp dữ liệu cơ bản cho bãi đậu xe và màn hình sàn của thang máy.
Phản hồi tốc độ: Chuyển đổi thông tin tốc độ của máy chủ thang máy thành tín hiệu điện và đưa nó trở lại hệ thống điều khiển.Hệ thống điều khiển theo dõi tốc độ chạy của thang máy trong thời gian thực dựa trên tín hiệu phản hồi này để đảm bảo rằng thang máy chạy theo đường cong tốc độ đặtKhi tốc độ thực tế lệch so với tốc độ đặt, hệ thống điều khiển có thể thực hiện điều chỉnh kịp thời để đảm bảo hoạt động trơn tru và an toàn của thang máy.trong quá trình tăng tốc hoặc giảm tốc của thang máy, bộ mã hóa có thể phản hồi sự thay đổi tốc độ trong thời gian thực, cho phép hệ thống kiểm soát chính xác đầu ra động cơ và đạt được chuyển đổi tốc độ trơn tru.
Phán quyết hướng chạy: Nó có thể xác định hướng quay của máy chủ thang máy, để xác định xem thang máy đang chạy lên hay xuống.Thông tin này rất quan trọng cho hệ thống điều khiển thang máy để đưa ra các phán đoán hợp lý và hoạt động chính xácVí dụ, về điều khiển cửa sàn và xử lý tín hiệu gọi, hệ thống cần phản ứng phù hợp theo hướng chạy của thang máy.

Các bước lắp đặt
Làm sạch phần lắp đặt: Sử dụng một miếng vải tinh khiết sạch để lau trục cong của bộ mã hóa và lỗ cong của trục lắp đặt để loại bỏ dầu, bụi và tạp chất, v.v.để đảm bảo độ sạch của bề mặt giao phối cong.
Lắp đặt thân bộ mã hóa: Chèn trục cong của bộ mã hóa vào lỗ cong của trục để hai bên kết hợp chặt chẽ,và sau đó sử dụng bu lông của các thông số kỹ thuật tương ứng (chẳng hạn như M5 × 50) để kết nối bộ mã hóa với trục. mô-men xoắn thắt thường là 5Nm.
Điều chỉnh và cố định: Nhẹ nhàng xoay bộ mã hóa để kiểm tra xem nó có xoay linh hoạt hay không. Nếu nó không xoay linh hoạt, hãy kiểm tra xem các cọc được lắp đặt có nghiêng không. Sau khi xác nhận,thắt chặt các cuộn dây căng của bộ mã hóa. mô-men xoắn thắt thường là 0,65Nm.
Thiết lập đường ngắn mã hóa: Thiết lập đường ngắn mã hóa theo phương pháp được hiển thị trong hình. Khi chèn, hãy chắc chắn sắp xếp các chân và chèn chúng từng bước.Không sử dụng lực quá mức để biến dạng các chân, và sau đó cài đặt bộ mã hóa vỏ sau.
Kết nối dây dài bộ mã hóa: Kết nối đầu nam DB15 của dây dài bộ mã hóa với đầu nữ DB15 của dây ngắn và thắt các ốc vít trên đầu nam DB15 của dây dài.
