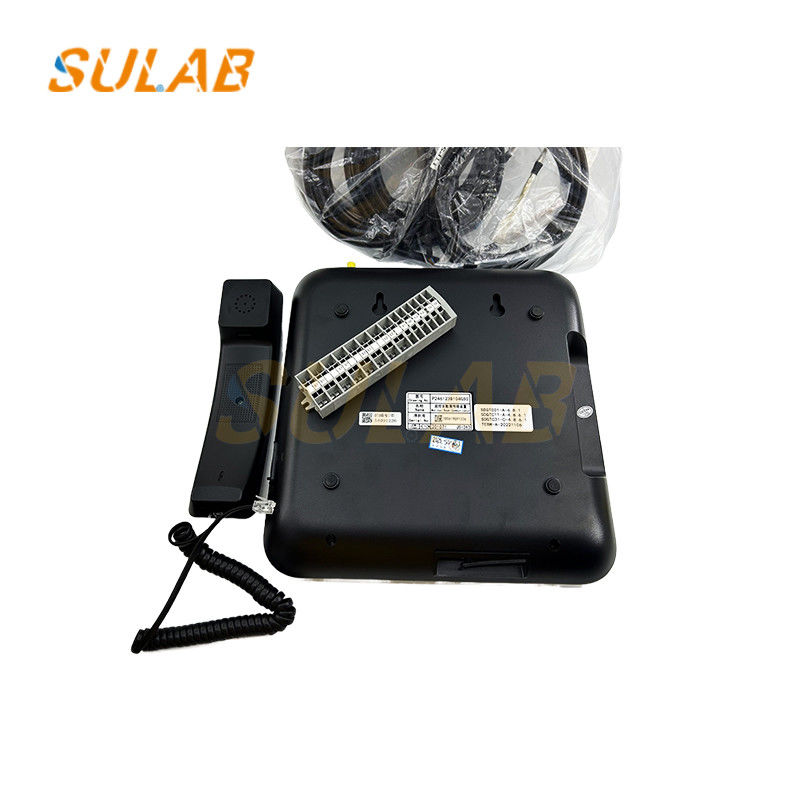

Điện thoại liên lạc nội bộ thang máy Mitsubishi năm chiều, Hệ thống điện thoại thang máy, Hệ thống liên lạc nội bộ thang máy P246123B104G50

Mitsubishi 5 chiều điện thoại điện thoại trong thang máy, hệ thống điện thoại thang máy, hệ thống điện thoại trong thang máy P246123B104G50

Quy trình làm việc và nguyên tắc truyền tín hiệu
1. Khởi động cuộc gọi (lấy phòng phục vụ cuộc gọi xe hơi như một ví dụ)
Tiếng gọi kích hoạt: Hành khách nhấn nút gọi trong xe, nút đóng để tạo ra một con đường hiện tại và gửi tín hiệu gọi ( tín hiệu điện) đến xe buýt.
Truyền tín hiệu: Tín hiệu điện được truyền đến máy chủ phòng làm việc thông qua xe buýt.Máy chủ xác định nguồn tín hiệu (chẳng hạn như mã địa chỉ xe) và phát ra một cảnh báo âm thanh và hình ảnh (chẳng hạn như báo động chuông), màn hình hiển thị vị trí cuộc gọi).
2. Thiết bị liên lạc giọng nói
Phản ứng của máy chủ: Nhân viên làm nhiệm vụ kết nối với kênh tương ứng của máy chủ, và micrô chuyển đổi giọng nói thành tín hiệu âm thanh điện,được khuếch đại và truyền đến điện thoại xe qua xe buýt.
Gọi hai chiều: Sau khi điện thoại xe nhận được tín hiệu điện, giọng nói được khôi phục thông qua loa; cùng một lúc,micrô trong xe thu thập giọng nói của hành khách và truyền nó trở lại máy chủ để đạt được cuộc gọi full-duplex (chuyển tiếp giọng nói hai chiều đồng thời).
3. Logic liên lạc đa đầu cuối
Gọi đơn và gọi nhóm: Máy chủ có thể gọi một thiết bị đầu cuối (như phòng máy) một mình, hoặc kết nối nhiều thiết bị đầu cuối (như xe hơi, nắp xe hơi,hố) cùng một lúc cho nhiều bên gọi (chẳng hạn như giao tiếp cộng tác trong bảo trì).
Nhận dạng mã địa chỉ: Mỗi thiết bị đầu cuối có mã địa chỉ duy nhất (như thiết lập thiết lập phần cứng hoặc phần mềm).

Thành phần hệ thống và phương pháp kết nối
Thành phần phần cứng

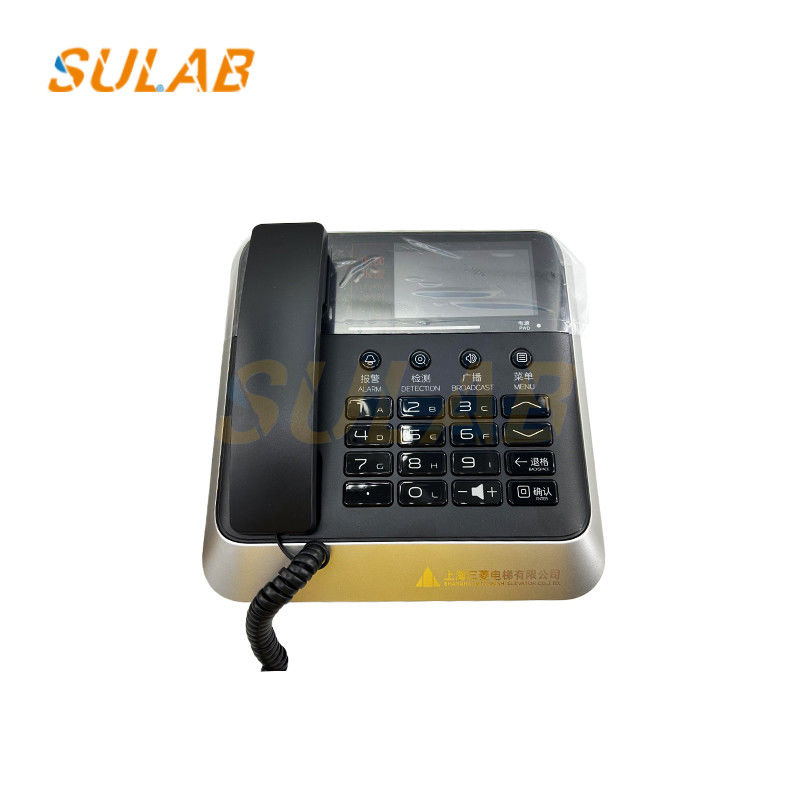

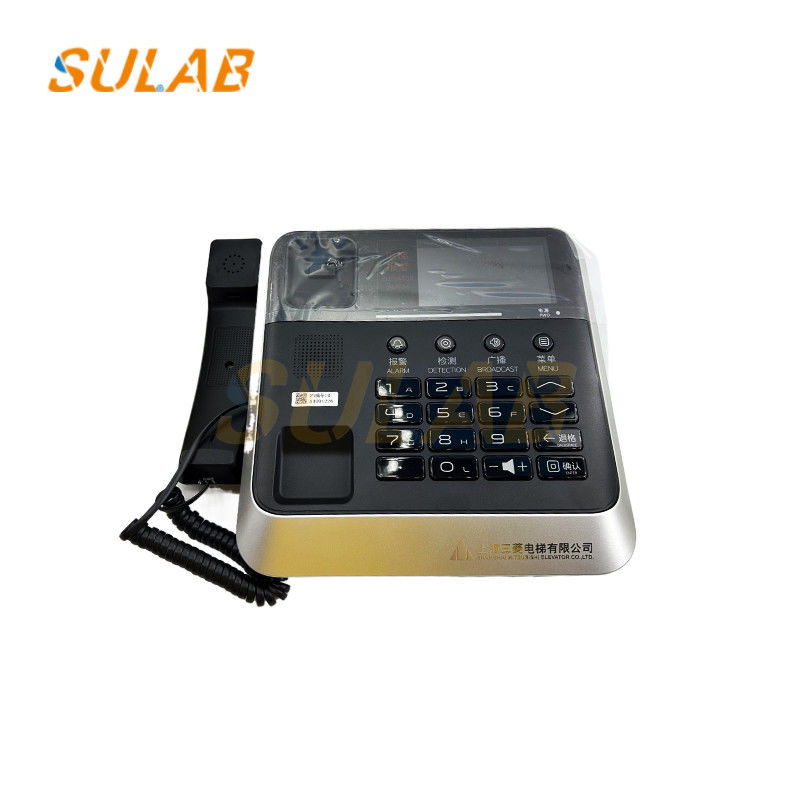

Thiết bị đầu cuối: bao gồm điện thoại xe, điện thoại phòng máy, điện thoại trên xe, điện thoại pit và máy chủ phòng làm việc.
Đường truyền: dây điện bus (chẳng hạn như cáp 4 lõi) hoặc truyền mạng IP (thích hợp cho các tòa nhà thông minh) chủ yếu được sử dụng để kết nối mỗi đầu cuối với máy chủ phòng làm việc.
Thiết bị cung cấp điện và khuếch đại: cung cấp nguồn điện DC ổn định (chẳng hạn như DC12V / DC24V) và tăng cường tín hiệu giọng nói thông qua bộ khuếch đại âm thanh.
Logic kết nối
Mỗi thiết bị đầu cuối được kết nối với máy chủ song song hoặc theo chuỗi thông qua bus để tạo thành một cấu trúc mạng sao hoặc bus, đảm bảo rằng bất kỳ thiết bị đầu cuối nào cũng có thể giao tiếp với máy chủ hoặc các thiết bị đầu cuối khác.
