SULAB XAA25140AFB Bảng hiển thị đi ra khỏi thang máy cho các hệ thống song song

Phụ kiện PCB thang máy mới ban đầu Bảng hiển thị LOP Bảng hiển thị đi ra thang máy XAA25140AFB

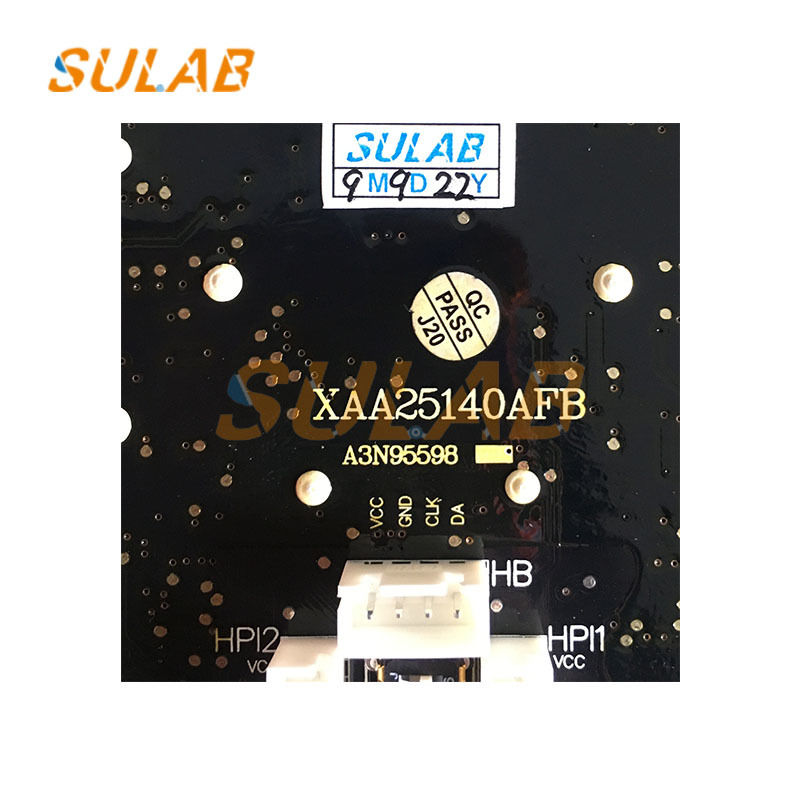

Thương hiệu và Mẫu: Bảng hiển thị này là OTIS, model XAA25140AFB và thuộc dòng bảng hiển thị gọi tầng HBP16.
Ứng dụng: Chủ yếu phù hợp với hệ thống thang máy song song, nó có thể được lắp đặt bên ngoài cửa sảnh thang máy để hiển thị thông tin như trạng thái hoạt động hiện tại và vị trí tầng của thang máy, đồng thời cung cấp nút gọi để hành khách gọi thang máy.
Tính năng: Nó hoạt động bằng cách nhận tín hiệu gọi của hành khách thông qua các nút bấm, xử lý chúng thông qua bộ vi điều khiển (MCU) và truyền chúng đến bộ điều khiển chính của thang máy thông qua giao diện truyền thông. Nó cũng nhận dữ liệu từ bộ điều khiển chính để cập nhật màn hình, chẳng hạn như tầng hiện tại của thang máy và hướng di chuyển.

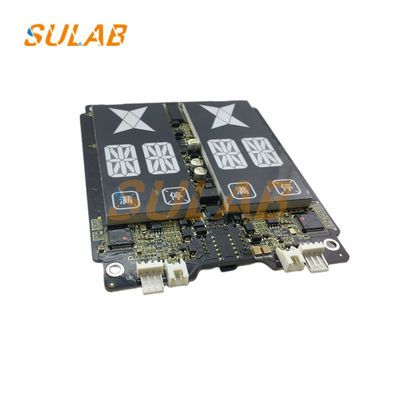

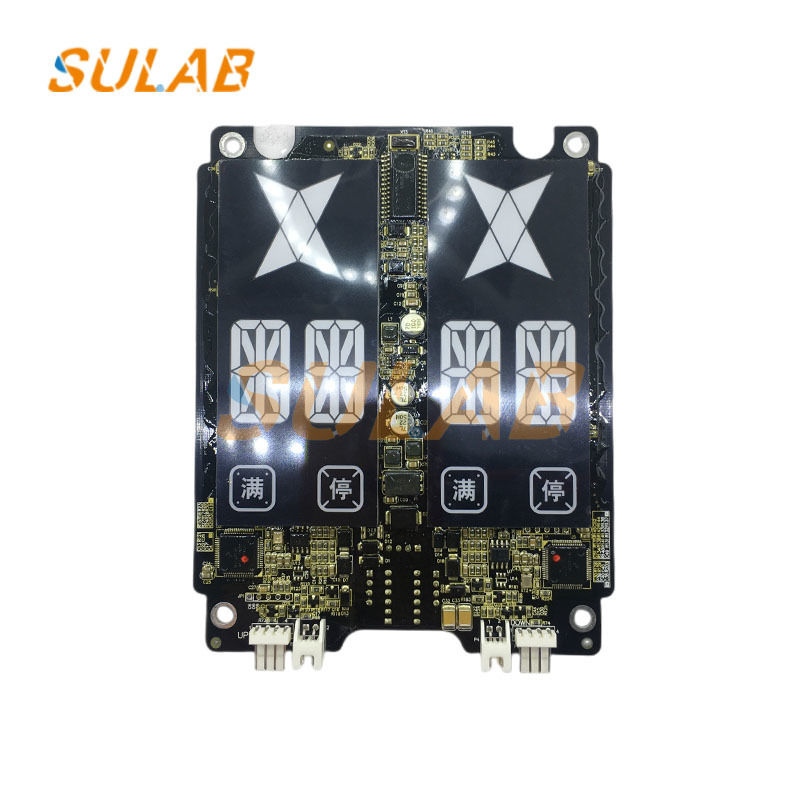

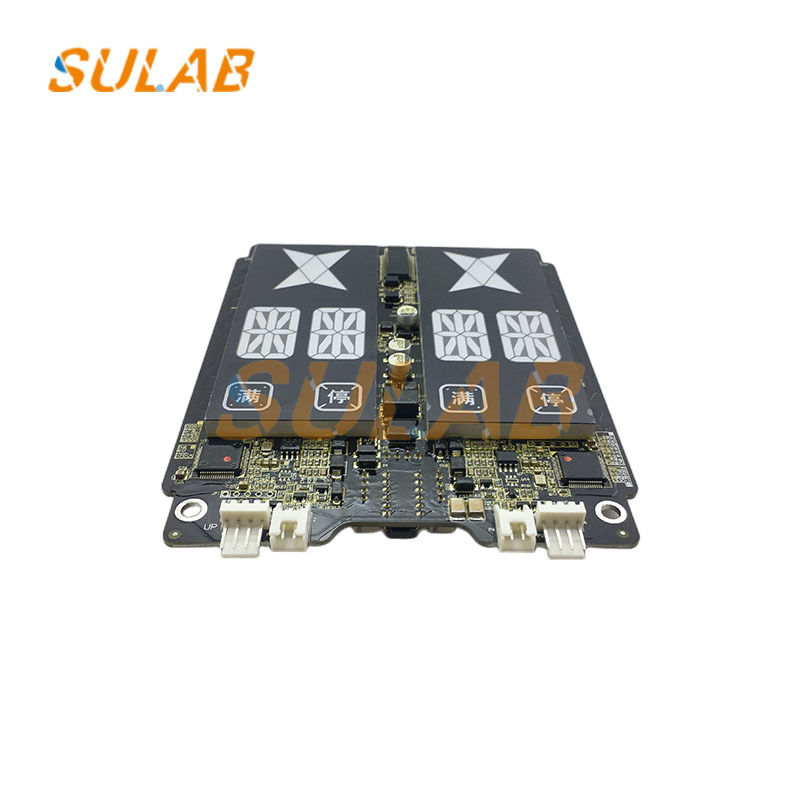

Ngoại hình: Bảng hiển thị là một bảng mạch màu đen với ống kỹ thuật số LED hoặc màn hình ma trận điểm để hiển thị số tầng và mũi tên hướng, cũng như nút gọi do hành khách nhấn và các thành phần mạch liên quan.

Chuẩn bị: Xác nhận rằng kiểu thang máy sẽ được lắp đặt khớp với bảng hiển thị gọi tầng. Điều này có thể được thực hiện bằng cách so sánh bản vẽ hoặc số kiểu của thang máy. Chuẩn bị bảng gọi tầng và các phụ kiện của nó, chẳng hạn như ốc vít và chốt. Cũng chuẩn bị các công cụ cơ bản như tua vít và máy khoan điện, cũng như các công cụ đo lường như thước dây. Đảm bảo trục thang máy không có chướng ngại vật có thể cản trở việc lắp đặt.
Xác định vị trí lắp đặt: Theo bản vẽ thiết kế hoặc hướng dẫn lắp đặt của thang máy, bảng gọi tầng thường được lắp đặt bên cạnh cửa sảnh thang máy, cách mặt đất 1,2-1,4 mét, với mép bảng cách mép cửa tầng 200-300 mm. Đối với thang máy điều khiển theo nhóm, bảng gọi tầng phải được lắp đặt giữa hai thang máy. Cân nhắc đến tính dễ sử dụng, an toàn và tính thẩm mỹ, đồng thời tránh lắp đặt ở những vị trí dễ va chạm.
Khoan trước: Sử dụng dụng cụ đo để đánh dấu các lỗ lắp cho bảng gọi tầng, sau đó khoan trước bằng máy khoan điện. Chú ý đến độ sâu và đường kính của lỗ để đảm bảo ốc vít có thể cố định chắc chắn bảng gọi tầng.
Cố định bảng gọi tầng: Đặt bảng gọi tầng vào các lỗ đã khoan trước và cố định bằng ốc vít. Khi siết chặt ốc vít, hãy sử dụng thước thủy để giúp giữ cho bảng gọi tầng vuông góc với tường để đảm bảo việc lắp đặt trơn tru.
Đấu dây kết nối: Bảng gọi tầng XAA25140AFB yêu cầu cáp truyền thông. Chúng tôi khuyên bạn nên sử dụng cáp truyền thông chuyên dụng của Otis để đảm bảo truyền tín hiệu ổn định. Kết nối bảng điều khiển chính xác theo hướng dẫn của nhà sản xuất, đảm bảo các đầu nối được an toàn và không bị lỏng. Nếu bảng gọi tầng yêu cầu nguồn điện bên ngoài, hãy kết nối cáp nguồn. Luôn ngắt nguồn điện của thang máy trước khi kết nối và đảm bảo cách điện thích hợp.
Kiểm tra chức năng: Sau khi lắp đặt, khôi phục nguồn điện của thang máy và thực hiện nhiều lần kiểm tra. Nhấn các nút gọi lên và xuống để kiểm tra phản hồi. Ngoài ra, hãy kiểm tra xem màn hình tầng có hoạt động bình thường không và có bất kỳ cảnh báo lỗi nào không. Nếu phát hiện bất kỳ sự cố nào, hãy khắc phục sự cố về hệ thống dây điện ngay lập tức hoặc kiểm tra lại quy trình lắp đặt.
