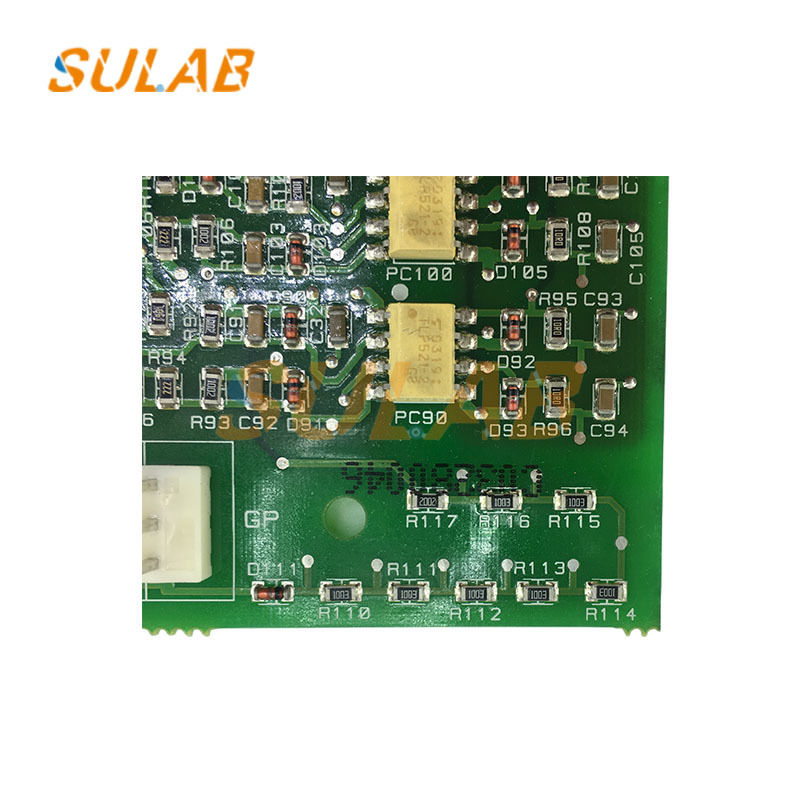

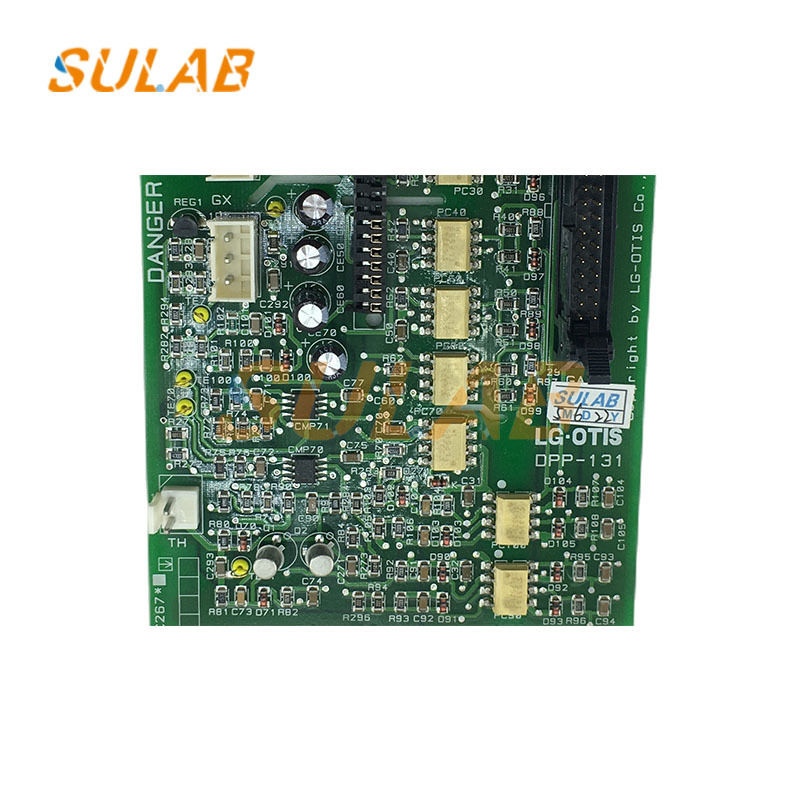

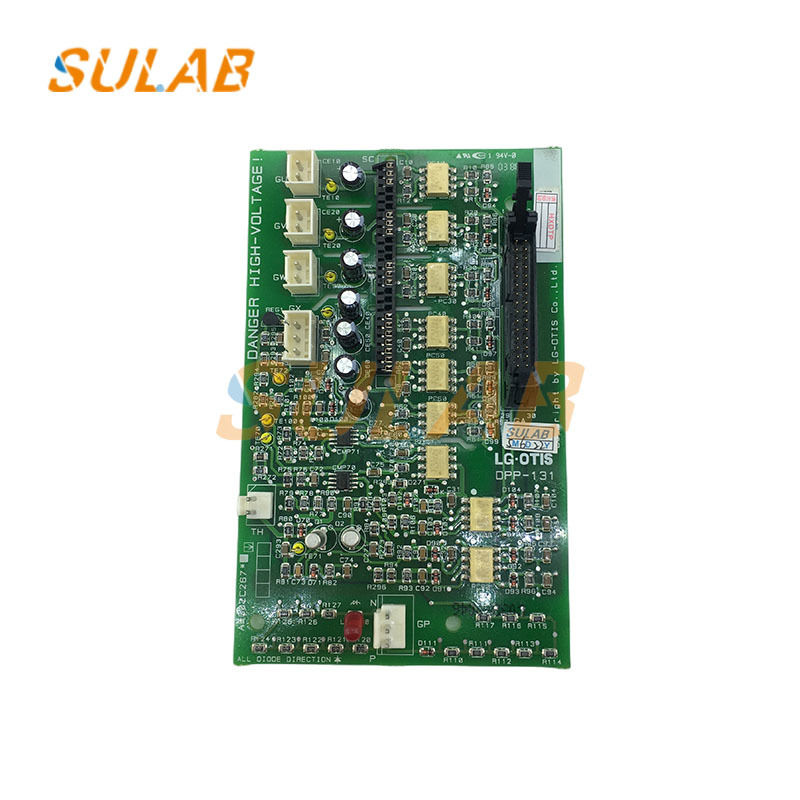

Bảng điều khiển thang máy SULAB DPP-131 AEG02C267 cho điều khiển động cơ cửa

Bo mạch chủ thang máy SIGM, phụ kiện thang máy, bo mạch điều khiển, mô-đun thang máy LG, bo mạch điều khiển SIGMA PCB, bo mạch điều khiển mô-đun thang máy DPP-131 AEG02C267

Điều khiển vận hành động cơ cửa
Tiếp nhận các lệnh "mở/đóng" từ bo mạch chủ thang máy (chẳng hạn như bo mạch chủ DOC-132 đã đề cập ở trên) để điều khiển động cơ cửa quay thuận và nghịch, đảm bảo việc đóng mở cửa cabin và cửa tầng diễn ra trơn tru.
Hỗ trợ điều chỉnh tốc độ động cơ cửa theo giai đoạn: tăng tốc trong giai đoạn mở/đóng ban đầu, tốc độ không đổi trong giai đoạn giữa và giảm tốc khi đến vị trí cuối cùng, ngăn ngừa va đập với cửa và giảm tiếng ồn khi vận hành.
Bảo vệ an toàn
Liên kết bảo vệ chống kẹt: Tiếp nhận tín hiệu từ rèm cửa động cơ (chẳng hạn như rèm cửa Otis) và bảng cảm ứng an toàn. Nếu phát hiện chướng ngại vật (chẳng hạn như người hoặc vật) trong quá trình đóng cửa, động cơ cửa sẽ đảo chiều ngay lập tức và mở cửa để ngăn ngừa kẹt.
Bảo vệ quá dòng/quá tải: Nếu động cơ cửa bị kẹt (chẳng hạn như do đường ray cửa bị biến dạng hoặc có vật lạ mắc vào cửa), gây ra dòng điện quá mức, bo mạch điều khiển sẽ ngắt nguồn điện đến động cơ để ngăn ngừa cháy động cơ hoặc hư hỏng bo mạch điều khiển.
Phát hiện cửa đến vị trí: Cảm biến vị trí động cơ cửa (chẳng hạn như công tắc quang điện hoặc bộ mã hóa) phát hiện trạng thái mở/đóng hoàn toàn của cửa và phản hồi tín hiệu đến bo mạch chủ thang máy, đảm bảo thang máy không khởi động nếu cửa chưa đóng hoàn toàn. Tương tác tín hiệu và phản hồi trạng thái
Tương tác với bo mạch chủ thang máy (ví dụ: DOC-132) thông qua bus truyền thông (ví dụ: RS485, đường truyền thông chuyên dụng cho bộ điều khiển cửa): Gửi thông tin trạng thái như "cửa mở/đóng hoàn toàn" và "lỗi cửa", và nhận các lệnh như "buộc mở/đóng cửa" và "thông số tốc độ bộ điều khiển cửa."
Đèn báo tích hợp (ví dụ: nguồn, hoạt động và lỗi) cung cấp phản hồi trực quan về trạng thái hoạt động của bo mạch điều khiển (ví dụ: đèn báo lỗi sẽ sáng liên tục hoặc nhấp nháy trong trường hợp có lỗi).

Chuẩn bị trước khi lắp đặt
Biện pháp phòng ngừa an toàn: Ngắt nguồn điện chính của thang máy và nguồn điện của bộ điều khiển cửa. Treo biển cảnh báo "Không vận hành". Đeo vòng đeo tay chống tĩnh điện để ngăn tĩnh điện làm hỏng chip bo mạch điều khiển.
Xác minh khả năng tương thích: Xác nhận rằng kiểu bo mạch điều khiển (DPP-131 AEG02C267) khớp với kiểu động cơ bộ điều khiển cửa và bo mạch chủ thang máy (ví dụ: DOC-132) để tránh các sự cố do không tương thích về kiểu máy.
Kiểm tra hình thức: Kiểm tra xem bo mạch điều khiển có bị hư hỏng vật lý không (chẳng hạn như mất chip, tụ điện bị phồng hoặc các đầu nối bị oxy hóa) và cáp động cơ bộ điều khiển cửa có bị hư hỏng không.
Quy trình cài đặt
Cố định bo mạch điều khiển: Lắp bo mạch điều khiển vào giá đỡ được cung cấp trong hộp bộ điều khiển cửa và cố định bằng các vít được cung cấp (mô-men xoắn 3-5 N·m; tránh siết quá chặt để tránh làm hỏng PCB). Đảm bảo rằng các lỗ tản nhiệt không bị chặn.
