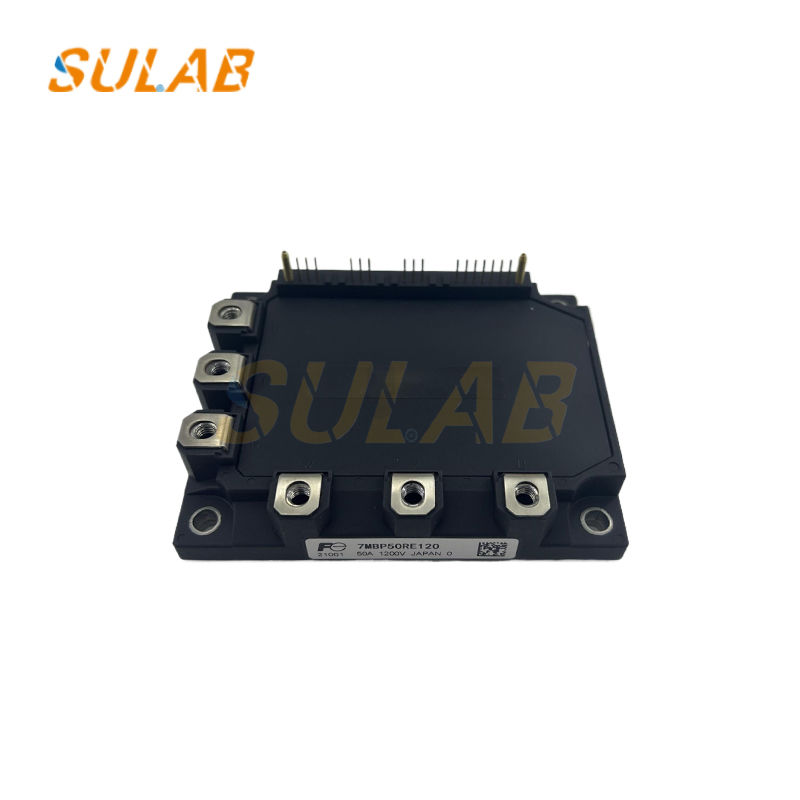

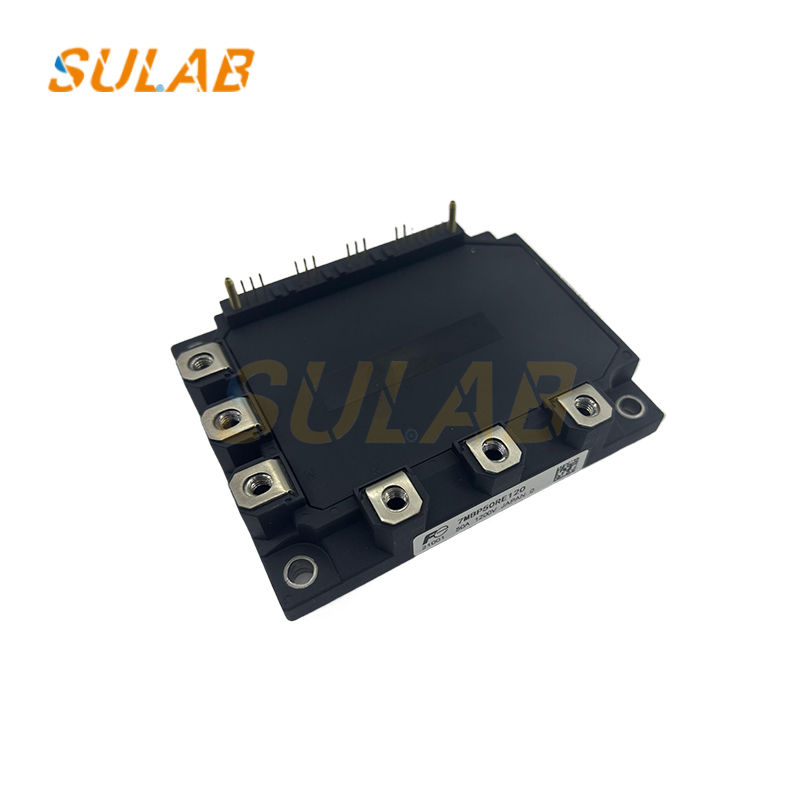

Mô-đun IGBT thang máy SULAB 7MBP50RE120 1200V 50A Driver

Thang máy Igbt mô-đun Ứng viên Ứng viên Ứng dụng Ứng dụng Ứng dụng Ứng dụng Ứng dụng Ứng dụng Ứng dụng Ứng dụng Ứng dụng Ứng dụng Ứng dụng Ứng dụng Ứng dụng Ứng dụng Ứng dụng Ứng dụng Ứng dụng Ứng dụng Ứng dụng Ứng dụng Ứng dụng Ứng dụng Ứng dụng Ứng dụng Ứng dụng Ứng dụng Ứng dụng

Các thông số cơ bản:
Điện áp thu-điện tử (Vces): 1200V
Dòng điện bộ sưu tập DC (Ic): 50A
Lưu điện bộ sưu tập 1ms (Icp): 100A
Phân tán điện của bộ sưu tập (mỗi bóng bán dẫn): 300W
Nhiệt độ phòng hoạt động (Topr): -20 °C đến 100 °C
Nhiệt độ lưu trữ (Tstg): -40°C đến 125°C
Đặc điểm:
Bảo vệ nhiệt độ: Giám sát trực tiếp nhiệt độ nối IGBT để đảm bảo thiết bị vẫn ở trong phạm vi nhiệt độ hoạt động an toàn, ngăn ngừa tổn thương do quá nóng.
Mất năng lượng thấp và chuyển đổi mềm: Hiệu suất chuyển đổi tối ưu làm giảm tổn thất và đạt được chuyển đổi chuyển đổi mượt mà hơn, do đó cải thiện hiệu quả năng lượng.
Hiệu suất cao và độ tin cậy cao: Bảo vệ nhiệt độ cao làm tăng sự ổn định của IGBT trong điều kiện hoạt động khắc nghiệt.Các mạch điều khiển tích hợp giảm đáng kể số lượng các thành phần, cải thiện độ tin cậy tổng thể của hệ thống.
Khả năng phát ra báo động: Cung cấp tín hiệu báo động ở cả phía P và phía N để dễ dàng theo dõi và chẩn đoán tình trạng hệ thống.

Chuyển đổi và điều khiển điện năng: Mô-đun này tích hợp IGBT và mạch truyền động liên quan để chuyển đổi điện DC thành điện AC ba pha,cung cấp năng lượng tần số và điện áp biến đổi cho tải trọng như động cơ, cho phép điều chỉnh tốc độ động cơ.mô-đun 7MBP50RE120 điều chỉnh chính xác tốc độ động cơ dựa trên tình trạng hoạt động của thang máy và các lệnh điều khiển, đảm bảo di chuyển thang máy trơn tru.

Tái tạo năng lượng và tiết kiệm năng lượng: Khi động cơ giảm tốc hoặc phanh, nó tạo ra năng lượng dư thừa.Mô-đun 7MBP50RE120 chuyển đổi năng lượng này thành năng lượng điện và cung cấp nó trở lại lưới điện hoặc lưu trữ nó để sử dụng sau này, do đó cải thiện hiệu quả năng lượng của hệ thống và đạt được tiết kiệm năng lượng.

Bảo vệ: Các mô-đun kết hợp các tính năng bảo vệ khác nhau để đảm bảo hoạt động an toàn của chính nó và hệ thống.bảo vệ quá tải (OC) nhanh chóng tắt mạch khi dòng vượt quá giá trị định sốBảo vệ mạch ngắn (SC) phản ứng nhanh chóng với các lỗi mạch ngắn, ngăn ngừa thiệt hại thiết bị.Bảo vệ điện áp thấp (UV) nguồn cung cấp điện cho lái xe tắt mô-đun khi điện áp nguồn cung cấp điện cho lái xe quá thấp, ngăn chặn sự cố hoạt động của mô-đun do điện áp không đủ.Bảo vệ nhiệt độ quá cao (OH) trực tiếp theo dõi nhiệt độ nối IGBT và tự động kích hoạt bảo vệ khi nhiệt độ quá cao, ngăn chặn sự cố thiết bị do quá nóng.

Chẩn đoán lỗi và báo động: Mô-đun 7MBP50RE120 cung cấp tín hiệu báo động ở cả phía P và phía N. Khi mô-đun phát hiện lỗi hoặc bất thường, nó phát ra tín hiệu báo động tương ứng,cho phép nhân viên nhanh chóng theo dõi tình trạng hệ thống và tiến hành chẩn đoán và sửa chữa lỗi.

Thiết kế hệ thống đơn giản: Bởi vì mô-đun có các mạch điều khiển và bảo vệ tích hợp, việc thiết kế các mạch ngoại vi được đơn giản hóa đáng kể, giảm số lượng các thành phần mạch điều khiển,giảm sự phức tạp và chi phí của hệ thống, và cải thiện độ tin cậy tổng thể của hệ thống.
