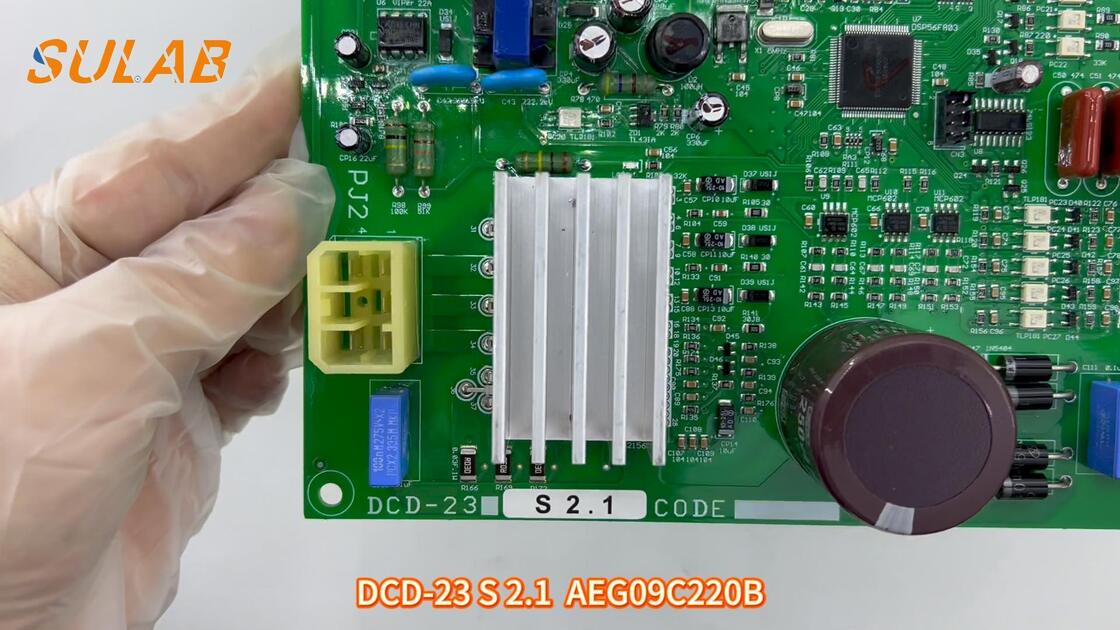

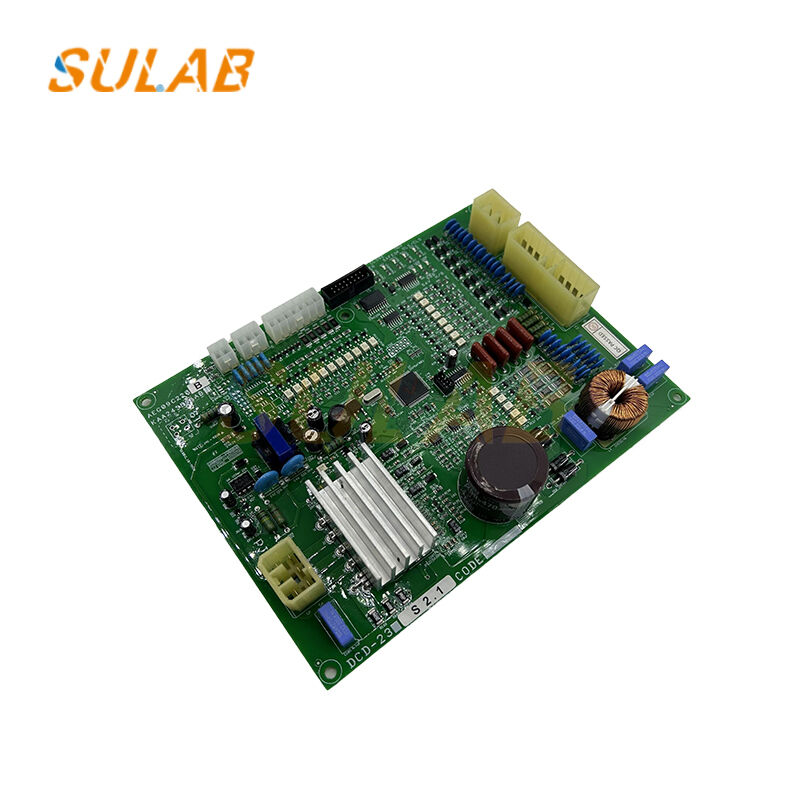

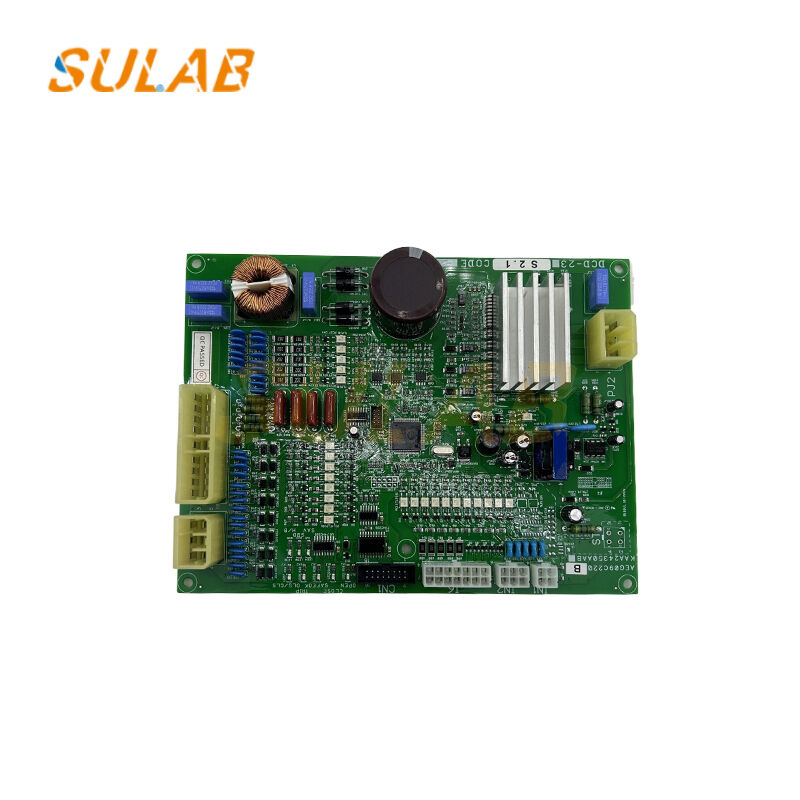

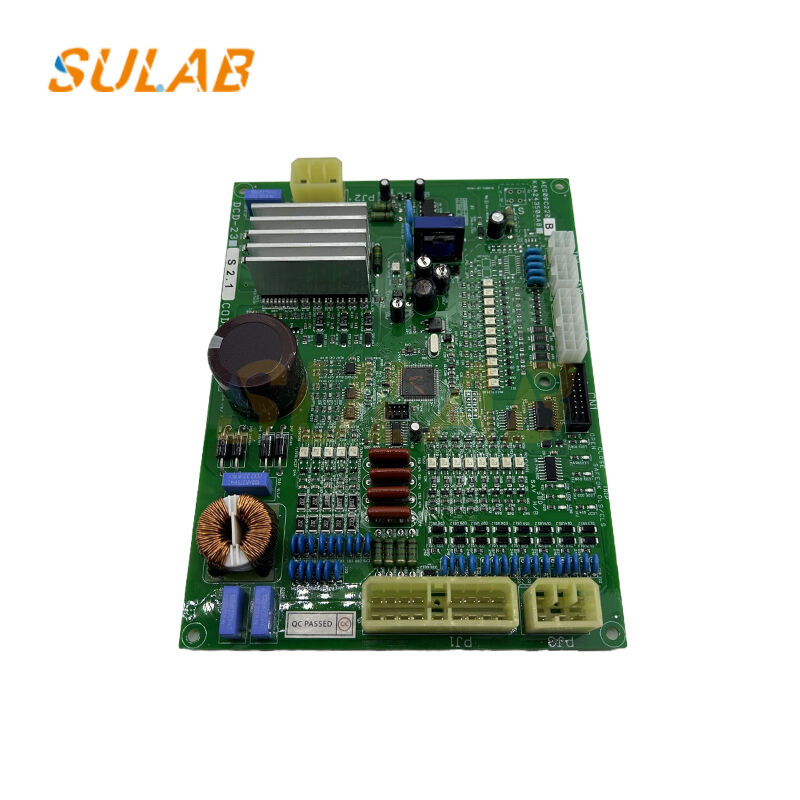

Bảng điều khiển cửa thang máy SIGMA DCD-23 S2.1 với đầu vào 24V DC và đầu ra liên tục 400W
Bảng điều khiển cửa thang máy SIGMA DCD-23 S2.1 - Linh kiện thay thế thang máy chính hãng AEG09C220B
Bảng điều khiển cửa thang máy SIGMA DCD-23 S2.1 (Mã hiệu: AEG09C220B / KAA24350AAB) là một bộ phận điều khiển quan trọng được thiết kế để vận hành chính xác và đáng tin cậy của hệ thống cửa thang máy. PCB hiệu suất cao này đóng vai trò là bộ xử lý trung tâm để điều khiển động cơ cửa, đảm bảo trình tự đóng và mở cửa trơn tru, an toàn và hiệu quả trong các công trình lắp đặt thang máy LG-Sigma.
Được thiết kế với công nghệ vi xử lý tinh vi, bảng DCD-23 tích hợp liền mạch với hệ thống điều khiển thang máy để quản lý các cấu hình tốc độ cửa, phản hồi vị trí, điều khiển mô-men xoắn và giám sát an toàn. Thiết kế chắc chắn và độ tin cậy đã được chứng minh của nó làm cho nó trở thành một bộ phận thay thế cần thiết cho các dự án bảo trì và hiện đại hóa.
| Số hiệu model | DCD-23 S2.1 |
|---|---|
| Mã linh kiện | AEG09C220B, KAA24350AAB |
| Loại bảng | PCB điều khiển cửa |
| Phương pháp điều khiển | Điều khiển biến tần VVVF với phản hồi vị trí |
| Điện áp đầu vào | 24V DC ±10% (Mạch điều khiển) / 110-220V AC (Mạch nguồn) |
| Công suất đầu ra | 400W liên tục, 800W đỉnh (3 giây) |
| Đầu ra điều khiển | 3 pha AC 0-230V, 0-120Hz |
| Đầu vào tín hiệu | Cảm biến vùng cửa, phản hồi bộ mã hóa, cạnh an toàn, rèm sáng |
| Giao diện truyền thông | RS485 để tích hợp bộ điều khiển thang máy |
| Nhiệt độ hoạt động | -10°C đến +60°C |
| Cấp bảo vệ | IP20 (bảng điều khiển), IP54 khi lắp trong vỏ bọc |
| Kích thước | 200mm × 150mm × 40mm (Dài×Rộng×Cao) |
| Trọng lượng | 0.68 kg |
| Chứng nhận | CE, UL 508, ISO9001 |
Thích hợp cho:
- Thang máy LG-Sigma DSS, DI/DS series
- Bộ truyền động cửa: các model SAV1, SBD1, SDC, SDC-V
- Hệ thống cửa tầng với động cơ AC cảm ứng hoặc PM
- Các công trình lắp đặt mới và các dự án hiện đại hóa
Các model thang máy tương thích:
- Dòng SIGMA DSS-1, DSS-2
- Thang máy thương mại LG DI, DS
- Các ứng dụng tùy chỉnh với hệ thống cửa SIGMA
- Gắn:Lắp đặt ở vị trí thẳng đứng với thông gió đầy đủ (khoảng trống tối thiểu 50mm)
- Đi dây:Tuân theo sơ đồ đi dây được cung cấp cùng với bảng; đảm bảo nối đất đúng cách
- Thiết lập thông số:Sử dụng máy chủ DOA-100 hoặc Bộ công cụ SVC (phiên bản phần mềm 2.1 trở lên)
- Tự động điều chỉnh động cơ:Yêu cầu khi lắp đặt lần đầu để đạt hiệu suất tối ưu
- Kiểm tra an toàn:Thực hiện kiểm tra vận hành cửa đầy đủ theo tiêu chuẩn EN81 trước khi vận hành
