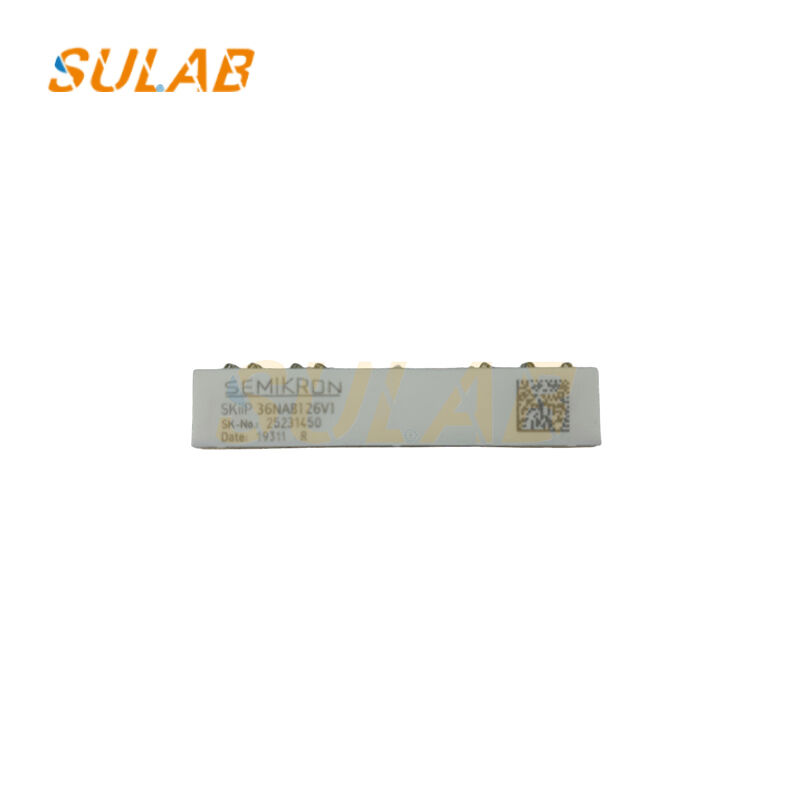

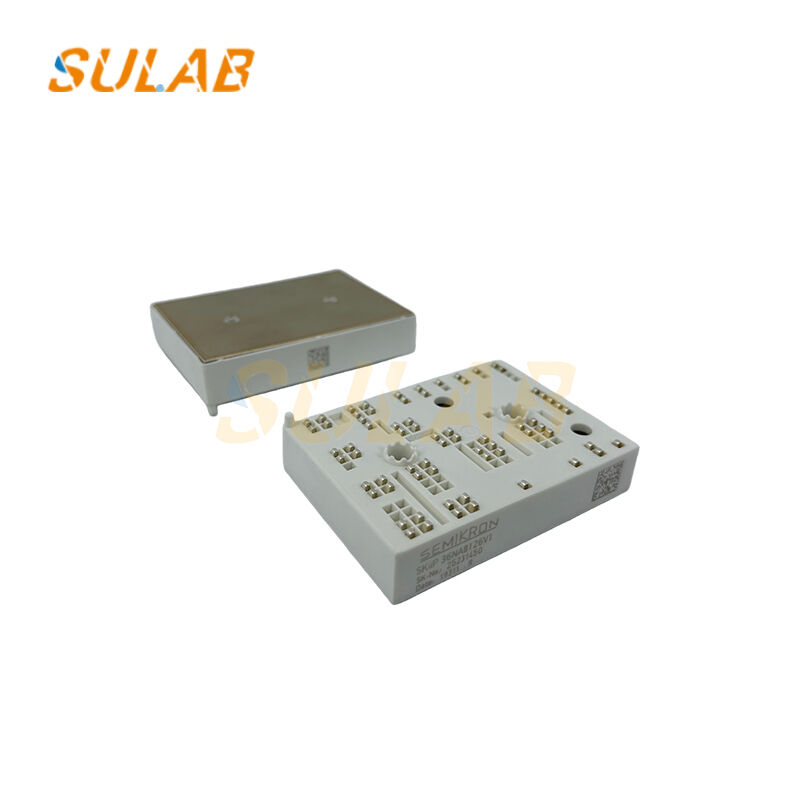

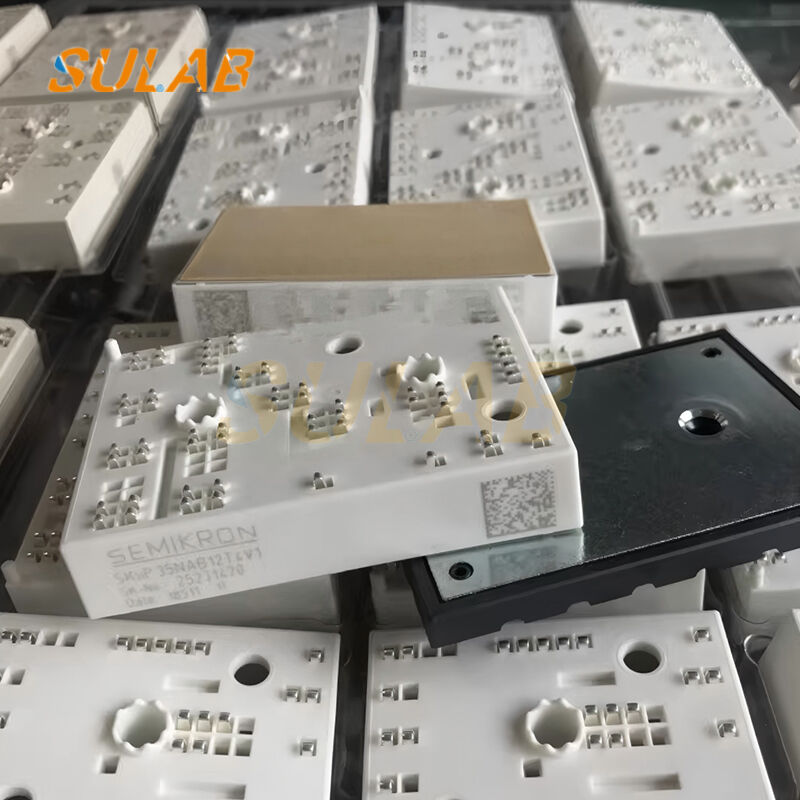

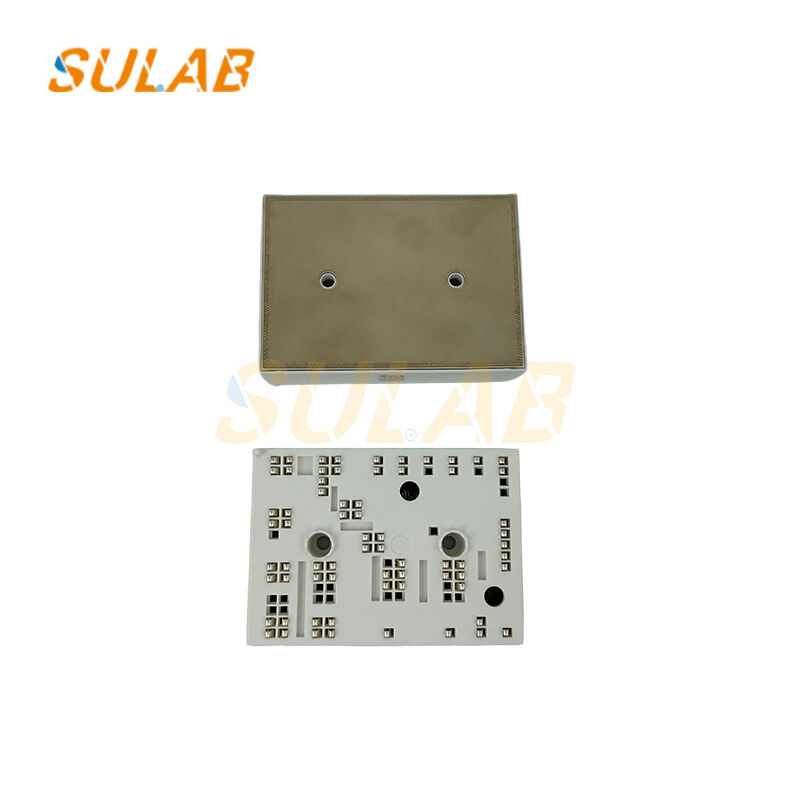

Mô-đun IGBT thông minh Semikron SKiiP 36NAB126V1 1200 V 70 A 18.5 kW MiniSKiiP 3 cho Ứng dụng Truyền động Thang máy
-
Làm nổi bật
Mô-đun IGBT 1200 V
,Mô-đun nguồn thông minh 70 A
,MiniSKiiP 3 18.5 kW
-
Kiểu36NAB126V1
-
Tên sản phẩmMô-đun IGBT thông minh Semikron SKiiP 36NAB126V1
-
Áp dụngbộ phận thang máy,Thiết bị thang máy,Chung cho các bộ phận thang cuốn,Thang máy chở khách,Thang máy
-
Vận tảiYêu cầu của khách hàng, DHL TNT FEDEX UPS, Giao hàng đường biển
-
Loại hình kinh doanhnhà sản xuất
-
đóng góiĐóng gói trong thùng carton
-
Số mô hình36NAB126V1
-
Số lượng đặt hàng tối thiểu1
-
Thời gian giao hàng3-5 ngày làm việc
-
Điều khoản thanh toánD/A,D/P,T/T, Western Union
Mô-đun IGBT thông minh Semikron SKiiP 36NAB126V1 1200 V 70 A 18.5 kW MiniSKiiP 3 cho Ứng dụng Truyền động Thang máy
Mô-đun IGBT thông minh Semikron SKiiP 36NAB126V1 1200 V 70 A 18.5 kW MiniSKiiP 3
Mô-đun nguồn thông minh sẵn sàng lắp ráp, kết hợp cầu IGBT 3 (Trench) ba pha 1200 V / 70 A, điốt freewheeling CAL mềm và trình điều khiển cổng tích hợp trên một đế PCB MiniSKiiP 3 duy nhất.
Các tính năng chính
- Công nghệ tiếp xúc lò xo loại bỏ các mối nối hàn, tăng khả năng chống rung và giảm một nửa thời gian lắp ráp
- Lý tưởng cho bộ truyền động động cơ 18,5 kW, bộ biến tần năng lượng mặt trời/UPS và bộ chuyển đổi nguồn tần số cao
- Được UL công nhận (tệp E63532), gói 82 × 59 × 16 mm được tối ưu hóa về nhiệt
- Phù hợp với tản nhiệt MiniSKiiP tiêu chuẩn với cách lắp ráp ép hoặc bắt vít trong vài giây
- Thay thế trực tiếp cho các biến thể SKiiP 36NAB126V1-M01 / -M20
- Tương thích ngược với các bố cục cổng và snubber hiện có
Thông số kỹ thuật
| Số bộ phận | SKiiP 36NAB126V1 |
|---|---|
| Nhà chế tạo | Semikron-Danfoss |
| Công nghệ chip | IGBT 3 Trench + diode CAL |
| VCES | 1200 V |
| IC cont / ICRM | 70 A / 350 A (10 ms) |
| Pout (typ.) | 18,5 kW |
| Cấu trúc liên kết | Cầu 3 pha (CIB) |
| Trình điều khiển tích hợp | Có, trình điều khiển cổng cầu đầy đủ |
| Cách ly | Đế gốm 2,5 kV RMS |
| Điện áp cung cấp | 15 V (logic) |
| Tần số chuyển mạch | ≤ 20 kHz |
| Nhiệt độ hoạt động | -40 °C … +125 °C (Tj) |
| Kích thước | 82 mm × 59 mm × 16 mm |
| Gắn | Ép hoặc vít M3 |
| Cân nặng | 162 g |
| Phê duyệt | UL E63532, RoHS |
Mô-đun nguồn thông minh này được thiết kế cho các ứng dụng công nghiệp có độ tin cậy cao, yêu cầu hiệu suất mạnh mẽ và lắp đặt nhanh chóng.
