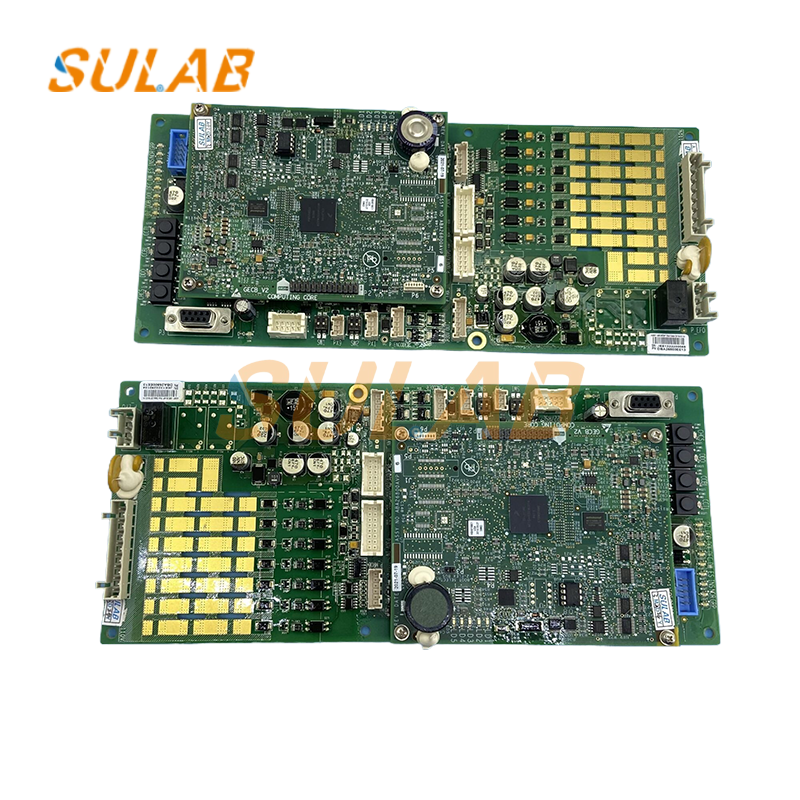

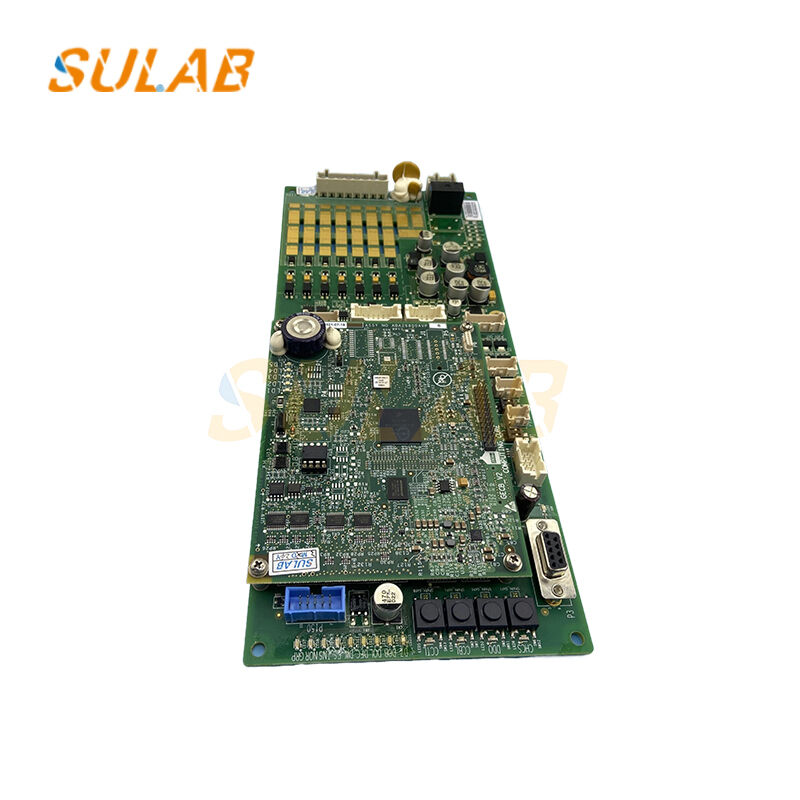

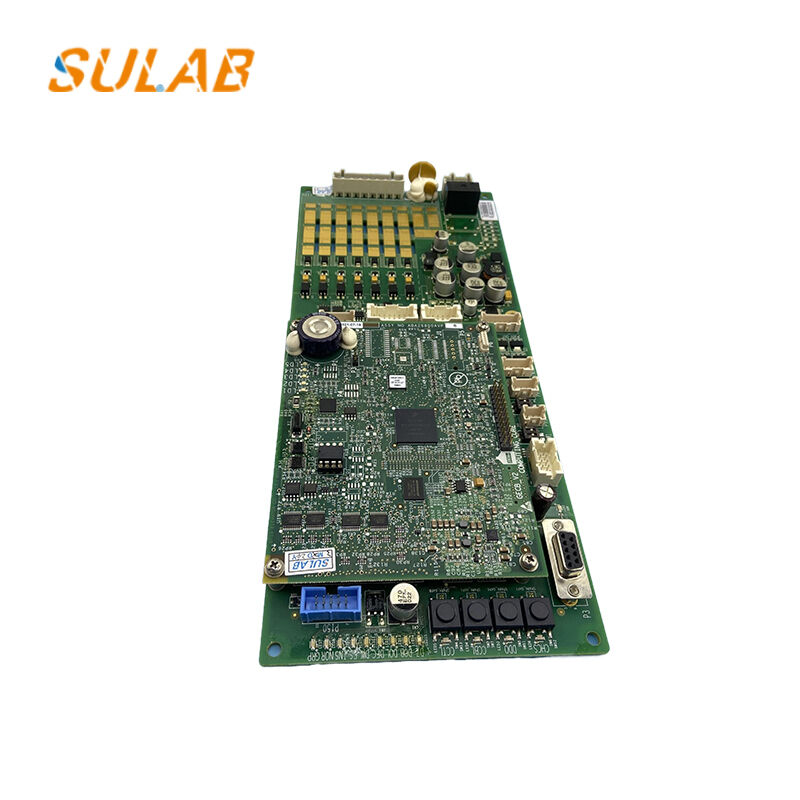

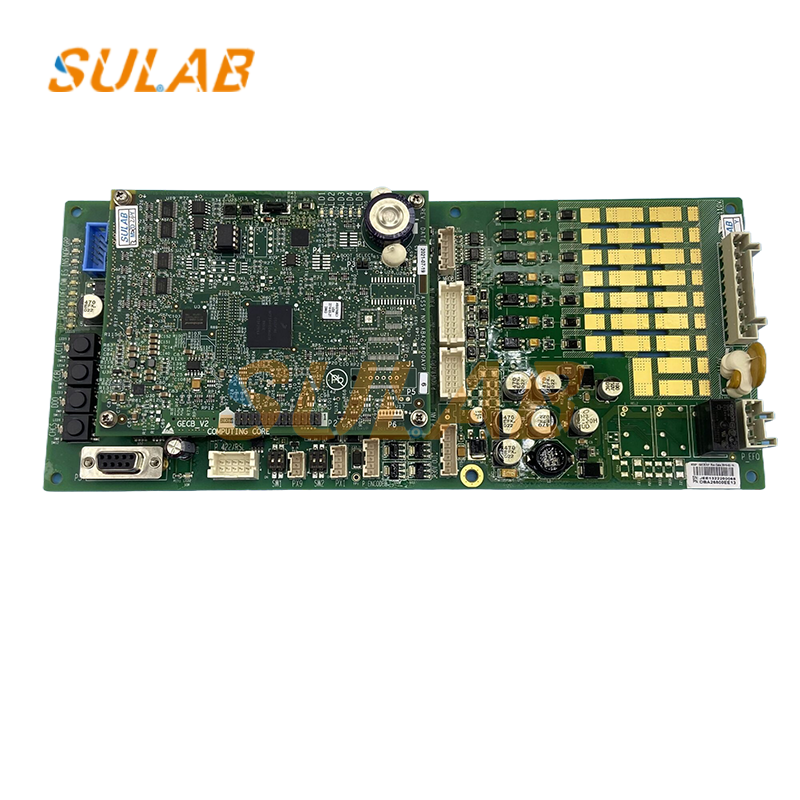

OT*S GECB Main Board DBA26800EE13 PCB điều khiển thang máy với xử lý tín hiệu và giám sát an toàn

OT*S GECB Bảng chính DBA26800EE13 GEN2 MRL Thang máy điều khiển chung bảng PCB xử lý tín hiệu & an toàn giám sát Thang máy phụ tùng

DBA26800EE13là PCB điều khiển chính gốc GECB (General Elevator Control Board) cốt lõi dành riêng cho các thang máy không có phòng máy OTIS GEN2. Là bộ não trung tâm của toàn bộ hệ thống thang máy,nó áp dụng kiến trúc điều khiển vi xử lý cấp công nghiệp, tích hợp nhiều kênh đầu vào tín hiệu / đầu ra đầu cuối, cổng truyền thông bus CAN và mạch chẩn đoán lỗi. Nó hoàn toàn hỗ trợ hệ thống kéo dây thừng thép, phản hồi vị trí bộ mã hóa,nhận tín hiệu cảm biến làm bằng và tất cả các chức năng phát hiện vòng an toàn.

• Điều khiển logic hoạt động thang máy chung




  Xử lý tất cả các tín hiệu gọi từ COP, LOP và đầu xe; tính tốc độ chạy, tăng tốc, chậm lại và điểm làm bằng để thực hiện khởi động trơn tru,vận hành tốc độ đồng nhất và dừng sàn chính xác của thang máy GEN2.
• Thu thập và phân tích tín hiệu đa cảm biến




  Nhận tín hiệu phản hồi từ bộ mã hóa động cơ kéo, cảm biến giám sát dây đai thép, cảm biến quang điện cân bằng và công tắc mạch an toàn; đánh giá vị trí xe trong thời gian thực,tình trạng an toàn và khóa cửa liên tục.
• Bảo vệ khóa vòng an toàn




  Theo dõi chuỗi an toàn bao gồm chuyển đổi quá tốc, khóa cửa xe, khóa cửa hạ cánh, chuyển đổi an toàn pit và giới hạn đầu cuối.Ngắt nguồn ổ kéo ngay lập tức khi tín hiệu bất thường được phát hiện để ngăn chặn 冲顶, ngồi xuống và chạy với cửa mở.
• Truyền thông hệ thống và tương tác dữ liệu




  Hiểu được truyền dữ liệu hai chiều giữa bảng chính, bảng điều khiển cửa, thiết bị giám sát dây đai và biến tần thông qua bus CAN; hỗ trợ tải lỗi từ xa và tối ưu hóa lịch trình giao thông thang máy.
• Ghi lại lỗi và bảo trì dự đoán




  Tự động lưu trữ mã lỗi lịch sử, hồ sơ chạy và nhật ký tín hiệu bất thường. Giúp nhân viên bảo trì nhanh chóng xác định nguyên nhân lỗi, rút ngắn thời gian ngừng hoạt động của thang máy và giảm chi phí bảo trì.

Bảng PCB thang máy - FAQ

Q1: Làm thế nào để xác định bảng PCB thay thế thang máy chính xác?
Để xác định bảng PCB thang máy thay thế, hãy kiểm tra số bộ phận ban đầu, sửa đổi phần cứng, đánh dấu bảng và mô hình bộ điều khiển thang máy.Hình ảnh rõ ràng của cả hai mặt của PCB có thể giúp phân biệt các phiên bản khác nhau.

Q2: Các tấm PCB thang máy có số bộ phận tương tự có thể được thay thế không?
Không nhất thiết. Bảng PCB thang máy có số bộ phận tương tự có thể khác nhau về sửa đổi phần cứng, firmware, bố trí đầu nối hoặc giao thức truyền thông.Sự tương thích phải được kiểm tra so với hệ thống thang máy hiện có.

Q3: Một tấm PCB thay thế thang máy có cần lập trình không?
Một số bảng PCB thay thế đòi hỏi cấu hình phần mềm vững chắc, cài đặt tham số hoặc lập trình cụ thể của hệ thống.Quy trình chính xác phụ thuộc vào mô hình PCB và vai trò của nó trong hệ thống điều khiển thang máy.

Q4: Một bảng PCB thang máy bị lỗi có thể được thay thế mà không thay đổi toàn bộ hệ thống điều khiển?
Trong một số trường hợp, một PCB riêng lẻ có thể được thay thế nếu thay thế tương thích với bộ điều khiển, phần mềm vững chắc, dây chuyền và các thành phần kết nối hiện có.Một kỹ thuật viên có trình độ nên xác nhận lỗi trước khi quyết định thay thế.

Q5: Tôi nên cung cấp thông tin nào khi mua một tấm PCB thay thế thang máy?
Vui lòng cung cấp số bộ phận PCB gốc, sửa đổi phần cứng, mô hình thang máy, hình ảnh bảng rõ ràng và số lượng cần thiết. SULAB có thể giúp xem xét các chi tiết này và kiểm tra các tùy chọn thay thế có sẵn.
