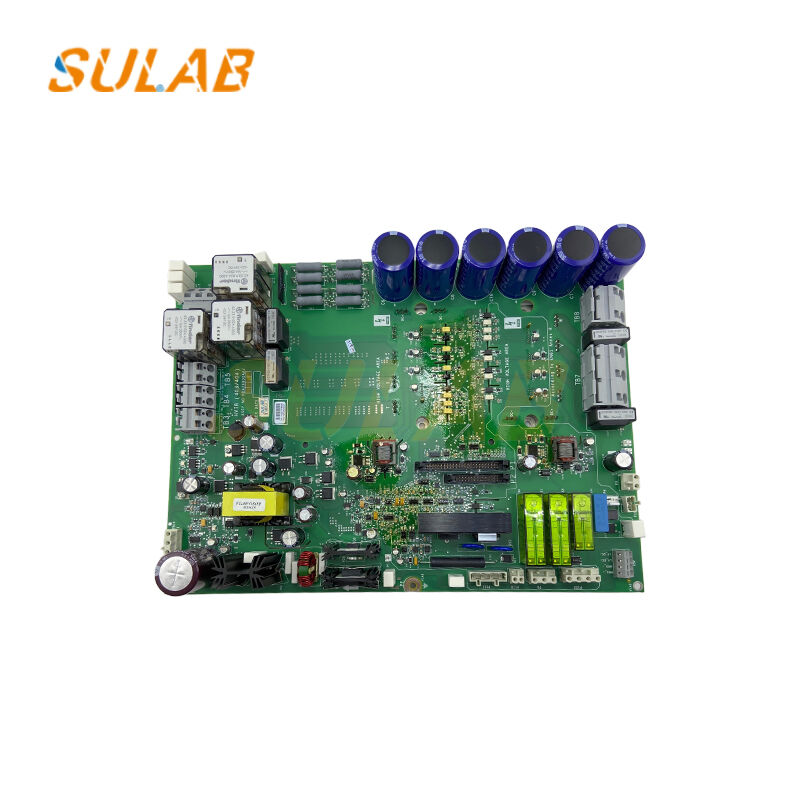

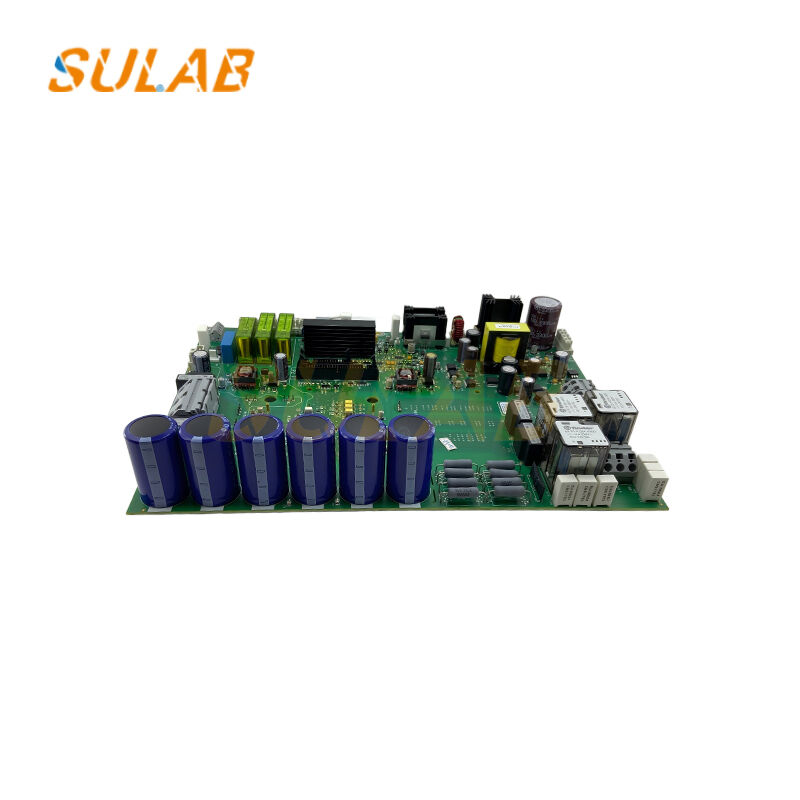

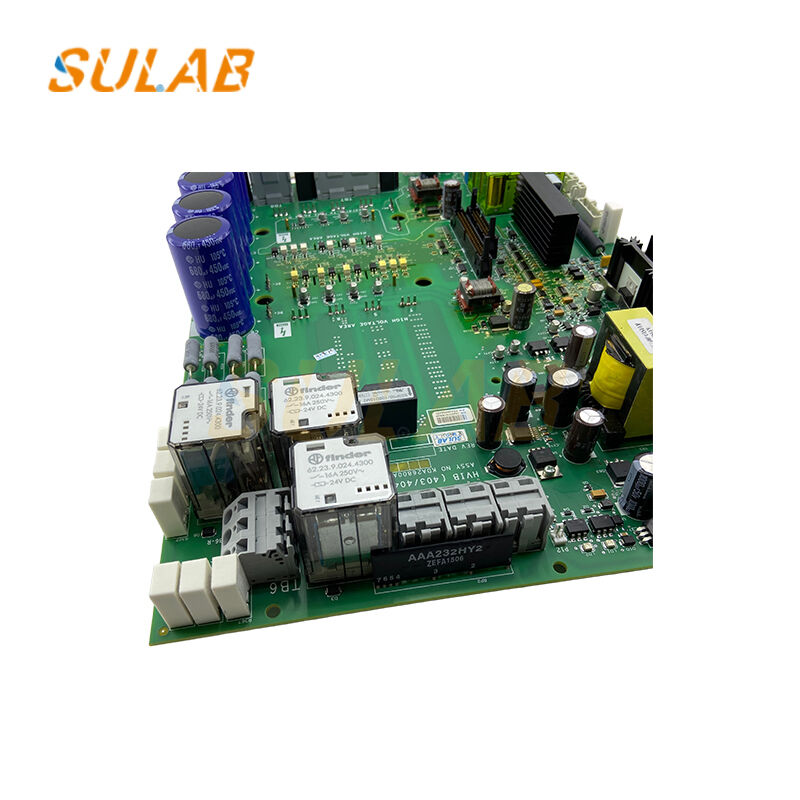

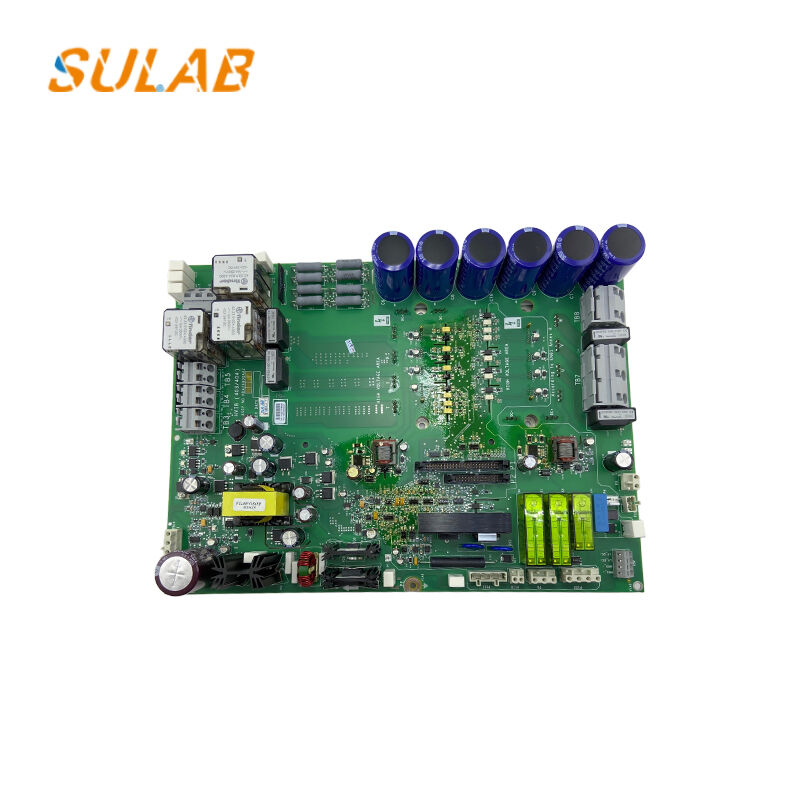

Bo mạch điều khiển biến tần thang máy Otis HVIB KDA26800AAZ2 có lớp phủ chống ẩm mạch tái tạo năng lượng thay thế trực tiếp

Bo mạch biến tần thang máy Otis HVIB KDA26800AAZ2, Bo mạch nguồn cho biến tần tái sinh OVFR2B-403/404

KDA26800AAZ2, còn được gọi là bo mạch điều khiển HVIB 403/404, là bo mạch điều khiển nguồn cốt lõi cho biến tần tái sinh thang máy Otis OVFR2B-403/404, được lắp đặt bên trong tủ điều khiển phòng máy. Nó tích hợp các mô-đun nguồn IGBT, tụ lọc DC-link, mạch cảm biến dòng điện-điện áp và các vòng điều khiển tín hiệu. Sử dụng bảng mạch phủ bảo vệ, các thành phần điện tử công nghiệp cao cấp, hiệu suất chống rung và chống nhiễu điện từ mạnh mẽ, ổn định cho hoạt động thang máy liên tục trong thời gian dài. Nó có chức năng tái sinh năng lượng, đưa năng lượng dư thừa trở lại lưới điện để tiết kiệm năng lượng. Giao diện và đầu cuối khớp nối ban đầu hỗ trợ thay thế trực tiếp cho bộ phận bị lỗi mà không cần sửa đổi phần cứng. Được sử dụng rộng rãi cho việc bảo trì, sửa chữa lỗi và các dự án hiện đại hóa thang máy Otis SKY2. Nó giải quyết các lỗi điển hình bao gồm thang máy không chạy, biến tần báo lỗi IPM, lỗi quá dòng và hỏng mạch điều khiển.

Chức năng

1. Hoạt động như đơn vị thực thi nguồn của biến tần tái sinh, nhận tín hiệu điều khiển PWM từ bo mạch điều khiển chính, điều khiển mô-đun IGBT để xuất nguồn điện áp-tần số có thể điều chỉnh cho máy kéo thang máy.
2. Thực hiện phản hồi năng lượng tái sinh trong quá trình thang máy hoạt động, giảm tiêu thụ điện năng và cải thiện hiệu quả hệ thống.
3. Giám sát thời gian thực điện áp bus, dòng điện đầu ra và nhiệt độ IGBT, cung cấp tín hiệu phản hồi cho bộ điều khiển chính.
4. Kích hoạt bảo vệ đa lớp như quá dòng, quá áp, quá nhiệt và ngắn mạch, cắt nguồn đầu ra để bảo vệ máy kéo và phần cứng biến tần.
5. Phối hợp với hệ thống điều khiển chính của thang máy để đảm bảo khởi động êm ái, cân bằng và hiệu suất hoạt động ổn định của cabin thang máy.

Nội dung phong phú (Môi trường làm việc, Lưu ý & Ứng dụng)

Nhiệt độ môi trường làm việc: -10℃ ~ +55℃; Độ ẩm tương đối ≤90%, không ngưng tụ. Cấp bảo vệ IP20, chỉ dành cho lắp đặt trong tủ phòng máy trong nhà. Tránh xa khí ăn mòn, bụi dẫn điện, bắn nước và nhiễu điện từ mạnh. Ngắt hoàn toàn tất cả nguồn điện trước khi tháo rời và lắp đặt; có điện áp dư cao trên tụ lọc, vui lòng đợi cho đến khi xả hết trước khi vận hành. Cần có kỹ thuật viên thang máy chuyên nghiệp để thay thế, kiểm tra và vận hành thử. Thường xuyên làm sạch bụi trên bề mặt bo mạch và bộ tản nhiệt để tránh hư hỏng do quá nhiệt. Áp dụng cho thang máy chở khách dòng Otis SKY2 được trang bị hệ thống điều khiển tái sinh OVFR2B-403 / OVFR2B-404. Thay thế phổ biến cho bo mạch KDA26800AAZ2 gốc bị cháy, lão hóa, lỗi trong các công việc cải tạo thang máy của tòa nhà dân cư, văn phòng và khu phức hợp thương mại.
